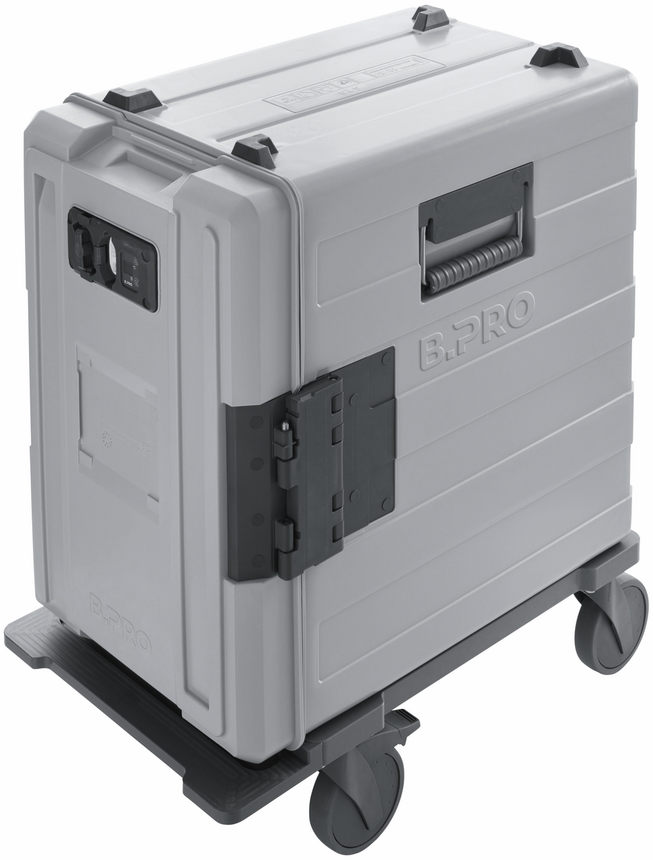

BPT 620 KBRUH-F m. Kondensatrinne
BPT 620 KBRUH-F m. Kondensatrinne
Best.-Nr. 380913
Produktdetails
B.PROTHERM 620 KBRUH-F mit Kondensat-Rinne
Speisentransportbehälter, umluftbeheizt aus Kunststoff, mit Flügeltür,
um 270° schwenkbar, fahrbar.
12 Paar Auflagesicken
Sickenabstand: 39 mm
Temperaturbereich regelbar von +40 °C bis +85 °C
Netzfrequenz: 50/60 Hz

Kapazität: 3x GN 1/1-150 oder deren Unterteilung

Ersatzteile

Abbildung Bestellnummer Bezeichnung Anzahl im Gerät
Rep-Set BPT Netzanschlussl. L=2,2m 121804
Rep-Set BPT Netzanschlussl. L=2,2m
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT Netzanschlussl. Typ 360 (GB) 121807
Rep-Set BPT Netzanschlussl. Typ 360 (GB)
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT Netzanschlussl. CEE 121806
Rep-Set BPT Netzanschlussl. CEE
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT Netzanschlussl. L=2,2m (CH) 121810
Rep-Set BPT Netzanschlussl. L=2,2m (CH)
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT Netzanschlussl. Typ 325 (DK) 121808
Rep-Set BPT Netzanschlussl. Typ 325 (DK)
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT Netzanschlussl. Typ 320 (AUS 121809
Rep-Set BPT Netzanschlussl. Typ 320 (AUS
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 KUF/KB/-F GK mont.blau 365437
Rep-Set BPT 620 KUF/KB/-F GK mont.blau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 KUF/KB/-F Grundk.mont.gr 120686
Rep-Set BPT 620 KUF/KB/-F Grundk.mont.gr
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Griff blau 128632
Rep-Set BPT 420/620 Griff blau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Griffe BPT 420/620 K grau 120683
Rep-Set Griffe BPT 420/620 K grau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Griff rot 121660
Rep-Set BPT 420/620 Griff rot
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Griff gelb 121659
Rep-Set BPT 420/620 Griff gelb
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Griff gelasert 2 Stk 134030
Rep-Set BPT 420/620 Griff gelasert 2 Stk
(gültig ab 24.01.2017)
 1 Stück
L-Rolle 125 DIN-PL, PA (grau) 386502
L-Rolle 125 DIN-PL, PA (grau)
(gültig ab 24.08.2022)
 2 Stück
L-Rolle 125 Festst. DIN-PL, PA (grau) 386501
L-Rolle 125 Festst. DIN-PL, PA (grau)
(gültig ab 24.08.2022)
 2 Stück
Rep-Set Ecken BPT 420/620K blau 128630
Rep-Set Ecken BPT 420/620K blau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Ecken BPT 420/620K grau 368369
Rep-Set Ecken BPT 420/620K grau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Ecken BPT 420/620K rot 121709
Rep-Set Ecken BPT 420/620K rot
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Ecken BPT 420/620K grün 121710
Rep-Set Ecken BPT 420/620K grün
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Ecken BPT 420/620K gelb 121708
Rep-Set Ecken BPT 420/620K gelb
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 Verschluß/420 ab 7/10 bl 128634
Rep-Set BPT 620 Verschluß/420 ab 7/10 bl
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 K Verschluss grau 368360
Rep-Set BPT 420/620 K Verschluss grau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 Verschluß/420 ab 7/10 rt 121700
Rep-Set BPT 620 Verschluß/420 ab 7/10 rt
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 Verschluß/420 ab 7/10 gn 121701
Rep-Set BPT 620 Verschluß/420 ab 7/10 gn
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 Verschluß/420 ab 7/10 ge 121698
Rep-Set BPT 620 Verschluß/420 ab 7/10 ge
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 KBRUH Tür kpl. m. Hzg V3 364632
Rep-Set BPT 620 KBRUH Tür kpl. m. Hzg V3
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 KBRUH Tür kpl. m. Hzg V4 120684
Rep-Set BPT 620 KBRUH Tür kpl. m. Hzg V4
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 KB Tür kpl. o. HM blau 139369
Rep-Set BPT 620 KB Tür kpl. o. HM blau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 620 KB Tür kpl. o. HM grau 121241
Rep-Set BPT 620 KB Tür kpl. o. HM grau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier-Türs. blau 134299
Rep-Set BPT 420/620 Scharnier-Türs. blau
(gültig ab 18.02.2026)
 1 Stück
Rep-Set BPT 420/620 Scharnier>03/2013 bl 376118
Rep-Set BPT 420/620 Scharnier>03/2013 bl
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier ab 03/2013 120422
Rep-Set BPT 420/620 Scharnier ab 03/2013
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier-Türs. grau 134156
Rep-Set BPT 420/620 Scharnier-Türs. grau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier >03/13 rot 121703
Rep-Set BPT 420/620 Scharnier >03/13 rot
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier-Türs. rot 134258
Rep-Set BPT 420/620 Scharnier-Türs. rot
(gültig ab 30.09.2024)
 1 Stück
Rep-Set BPT 420/620 Scharnier ab 03/13gn 121704
Rep-Set BPT 420/620 Scharnier ab 03/13gn
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier >03/13gelb 121702
Rep-Set BPT 420/620 Scharnier >03/13gelb
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 Scharnier-Türs. gelb 134259
Rep-Set BPT 420/620 Scharnier-Türs. gelb
(gültig ab 30.09.2024)
 1 Stück
Rep-Set BPT 420/620 KBRUH Heizmod. V4 bl 119217
Rep-Set BPT 420/620 KBRUH Heizmod. V4 bl
(gültig ab 24.01.2017)
 1 Stück
Umrüst-Set BPT 420/620 KBRUHE Heizmo. bl 134289
Umrüst-Set BPT 420/620 KBRUHE Heizmo. bl
(gültig ab 11.02.2026)
 1 Stück
Umrüst-Set BPT 420/620 KBRUHE Heizmo. rt 134290
Umrüst-Set BPT 420/620 KBRUHE Heizmo. rt
(gültig ab 11.02.2026)
 1 Stück
Rep-Set BPT 420/620 KBRUH Heizmod. V4 gr 121402
Rep-Set BPT 420/620 KBRUH Heizmod. V4 gr
(gültig ab 24.01.2017)
 1 Stück
Umrüst-Set BPT 420/620 KBRUHE Heizmo. gr 134288
Umrüst-Set BPT 420/620 KBRUHE Heizmo. gr
(gültig ab 11.02.2026)
 1 Stück
Rep-Set BPT 420/620 KBRUH Heizmod. V4 rt 121693
Rep-Set BPT 420/620 KBRUH Heizmod. V4 rt
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 KBRUH Heizmod. V4 gn 121694
Rep-Set BPT 420/620 KBRUH Heizmod. V4 gn
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 KBRUH Heizmod. V4 ge 121692
Rep-Set BPT 420/620 KBRUH Heizmod. V4 ge
(gültig ab 24.01.2017)
 1 Stück
Rep-Set 420/620 KBUH BedienE+Plat.V4-bl. 119210
Rep-Set 420/620 KBUH BedienE+Plat.V4-bl.
(gültig ab 24.01.2017)
 1 Stück
Rep-Set 420/620 KBUH BedienE+Plati.-gr. 120682
Rep-Set 420/620 KBUH BedienE+Plati.-gr.
(gültig ab 24.01.2017)
 1 Stück
Rep-Set 420/620 KBRUH BedienE+Plat.-rot 121678
Rep-Set 420/620 KBRUH BedienE+Plat.-rot
(gültig ab 24.01.2017)
 1 Stück
Rep-Set 420/620 KBRUH BedienE+Plat.-grün 121680
Rep-Set 420/620 KBRUH BedienE+Plat.-grün
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Klappe f. Bed.einh. grün 121798
Rep-Set Klappe f. Bed.einh. grün
(gültig ab 13.05.2025)
 1 Stück
Rep-Set 420/620 KBRUH BedienE+Plat.-gelb 121675
Rep-Set 420/620 KBRUH BedienE+Plat.-gelb
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Klappe f. Bed.einh. gelb 121797
Rep-Set Klappe f. Bed.einh. gelb
(gültig ab 13.05.2025)
 1 Stück
Rep-Set BPT KB(R)UH M-Bl+Lüfter+Luftk 118558
Rep-Set BPT KB(R)UH M-Bl+Lüfter+Luftk
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT KB(R)UH Lüfter V0 bis V4 107012
Rep-Set BPT KB(R)UH Lüfter V0 bis V4
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT KB(R)UH -PTC -Heizel.HP28 118731
Rep-Set BPT KB(R)UH -PTC -Heizel.HP28
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT 420/620 KB(R)UH Luftkanal 118732
Rep-Set BPT 420/620 KB(R)UH Luftkanal
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT KB(R)UH Elektrogehäuse kpl 121803
Rep-Set BPT KB(R)UH Elektrogehäuse kpl
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT KBRUH NTC-Sensor 10K 107014
Rep-Set BPT KBRUH NTC-Sensor 10K
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Klappe f. Bed.einh. blau 128647
Rep-Set Klappe f. Bed.einh. blau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Klappe f. Bed.einh. grau 368400
Rep-Set Klappe f. Bed.einh. grau
(gültig ab 24.01.2017)
 1 Stück
Rep-Set Klappe f. Bed.einh. rot 121796
Rep-Set Klappe f. Bed.einh. rot
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT K Stöpsel blau (8 Stück) 298385
Rep-Set BPT K Stöpsel blau (8 Stück)
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT K Stöpsel grau (8 Stück) 120604
Rep-Set BPT K Stöpsel grau (8 Stück)
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT K Stöpsel rot (8 Stück) 121706
Rep-Set BPT K Stöpsel rot (8 Stück)
(gültig ab 24.01.2017)
 1 Stück
Rep-Set BPT K Stöpsel grün (8 Stück) 121707
Rep-Set BPT K Stöpsel grün (8 Stück)
(gültig ab 24.01.2017)
 1 Stück

Spezifikationen

Kapazität B.PROTHERM K 3 x GN 1/1-150 oder deren Unterteilung
Abstand Sicken 39 Millimeter
Außenmaß Höhe 831 Millimeter
Elektrik Ja
Anzahl Auflagen/Sicken 12 Paar
Auflagen/Sicken Ja
Außenmaß Tiefe 747 Millimeter
Außenmaß Breite 440 Millimeter
Gewicht 28 Kilogramm
Temperaturbereich bis 85 Grad Celsius
Temperaturbereich von 40 Grad Celsius
Heiz-/Kühltechnik aktive Umluftheizung
Material Polypropylen
Produktgruppe B.PROTHERM Kunststoff
Max. Belastung gesamt 70 Kilogramm

Dokumente

Gebrauchs- & Bedienungsanleitungen (10)
Gebrauchsanleit BPT 420/620 KB/(R)UH SLO PDF
Gebrauchsanleit BLT 420/620 KB/(R)UH RU PDF
Gebrauchsanl. BLT 420/620 KB(R)UH CZ PDF
Gebrauchsanl. BLT 420/620 KB/(R)UH DK PDF
Gebrauchsanl. BLT 420/620 KB/(R)UH NL PDF
Gebrauchsanl. BLT 420/620 KB/(R)UH I PDF
Gebrauchsanl. BLT 420/620 KB/(R)UH ES PDF
Mode d´emploi BLT 420/620 KB/(R)UH FR PDF
Gebrauchsanleitung 420/620 KBUH/RUh GB PDF
BLT420/620KBUH/UHR DE PDF
Konformitätserklärungen (1)
CE - BPT 420+620 KB(R)UH - DE-EN PDF
Broschüren (9)
BPROTHERM-K_EN.pdf PDF
BPROTHERM-K_2025_DK.pdf PDF
BPROTHERM-K_DE.pdf PDF
BPROTHERM-K_CZ.pdf PDF
BPROTHERM-K_2025_RU.pdf PDF
BPROTHERM-K_BNL.pdf PDF
BPROTHERM-K_2025_IT.pdf PDF
BPROTHERM-K_FR.pdf PDF
BPROTHERM-K_ES.pdf PDF
Service- & Wartungsanleitungen (1)
Reparaturauftrag BPROTHERM Kunststoff PDF
Kundeninformationszeichnungen (3)
BPT 620 KBRUH-F mit Kondensatrinne PDF
BPT 620 KBRUH-F mit Kondensatrinne DWG
BPT 620 KBRUH-F mit Kondensatrinne DXF
