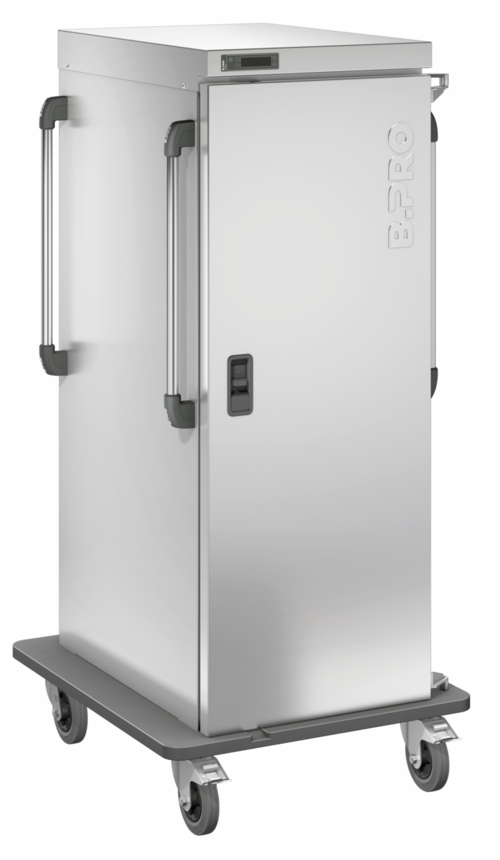

BPT E 36 H banquet
BPT E 36 H banquet
Best.-Nr. 575212
Produktdetails
B.PROTHERM E 36 x 2/1 heated / heated banquet
B.PROTHERM E Speisetransportbehälter 2/1, umluftbeheizt
aus rostfreiem Edelstahl, mit Flügeltür, fahrbar.
36 Paar Auflagesicken
Sickenabstand: 38,3 mm
Temperaturbereich regelbar von +30°C bis +95°C.
Netzfrequenz: 50/60 Hz

Basismodell: 386617

Ersatzteile

Abbildung Bestellnummer Bezeichnung Anzahl im Gerät
Einsatz 388087
Einsatz
(gültig ab 18.01.2022)
 1 Stück
Haltebügel 80° 388136
Haltebügel 80°
(gültig ab 18.01.2022)
 1 Stück
Scharnier Korpus oben rechts 386649
Scharnier Korpus oben rechts
(gültig ab 18.01.2022)
 1 Stück
Gummipuffer D25xh12-d=5 374840
Gummipuffer D25xh12-d=5
(gültig ab 18.01.2022)
 1 Stück
Rohr D28x1 L=586,4 386786
Rohr D28x1 L=586,4
(gültig ab 18.01.2022)
 1 Stück
Grundkörper Schiebegriffhalter 372911
Grundkörper Schiebegriffhalter
(gültig ab 18.01.2022)
 2 Stück
Deckel Schiebegriffhalter links, Logo 372913
Deckel Schiebegriffhalter links, Logo
(gültig ab 18.01.2022)
 1 Stück
Deckel Schiebegriffhalter rechts, Logo 372912
Deckel Schiebegriffhalter rechts, Logo
(gültig ab 18.01.2022)
 1 Stück
Scharnierbolzen unten 386652
Scharnierbolzen unten
(gültig ab 18.01.2022)
 1 Stück
Scheibe DIN125-A8,4 MS 83031
Scheibe DIN125-A8,4 MS
(gültig ab 18.01.2022)
 1 Stück
Warmmodul kpl. 1450W 387304
Warmmodul kpl. 1450W
(gültig ab 18.01.2022)
 1 Stück
Radialventilator R2K150/0020-4218 107469
Radialventilator R2K150/0020-4218
(gültig ab 18.01.2022)
 1 Stück
Feder 6,9x8 VD_063H_20_1 388233
Feder 6,9x8 VD_063H_20_1
(gültig ab 02.11.2022)
 1 Stück
Rohrheizkörper 1450W 20.43035.020 107671
Rohrheizkörper 1450W 20.43035.020
(gültig ab 18.01.2022)
 1 Stück
Temperaturfühler PT1000_B.PROTHERM 107694
Temperaturfühler PT1000_B.PROTHERM
(gültig ab 18.01.2022)
 1 Stück
Sicherheitstemperaturbegrenzer 135 °C 105805
Sicherheitstemperaturbegrenzer 135 °C
(gültig ab 18.01.2022)
 1 Stück

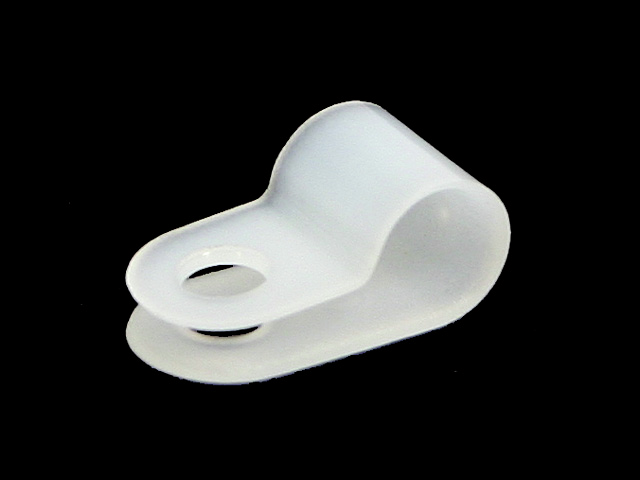

SCHELLE,BEFEST.- POLYAMID 6.6 AUSF.H3P 105194
SCHELLE,BEFEST.- POLYAMID 6.6 AUSF.H3P
(gültig ab 18.01.2022)
 1 Stück
Schale ohne Schloss 386579
Schale ohne Schloss
(gültig ab 18.01.2022)
 1 Stück
Schubstange 36 386767
Schubstange 36
(gültig ab 18.01.2022)
 1 Stück
Knopf kpl. 388138
Knopf kpl.
(gültig ab 18.01.2022)
 1 Stück
Türgriff 386565
Türgriff
(gültig ab 18.01.2022)
 1 Stück
Druckfeder VD-180-07 377734
Druckfeder VD-180-07
(gültig ab 03.08.2022)
 2 Stück
Blende 386562
Blende
(gültig ab 18.01.2022)
 1 Stück
Buchse 389058
Buchse
(gültig ab 18.01.2022)
 1 Stück
Dichtung 386778
Dichtung
(gültig ab 18.01.2022)
 4,005 Meter
Displayhalter 386547
Displayhalter
(gültig ab 18.01.2022)
 1 Stück
BPT Display 107664
BPT Display
(gültig ab 18.01.2022)
 1 Stück
Displayfolie Atlas 386476
Displayfolie Atlas
(gültig ab 18.01.2022)
 1 Stück
Steckerhalterung universal 369654
Steckerhalterung universal
(gültig ab 18.01.2022)
 1 Stück
Kunststoffscheibe für Steckerhalterung 117766
Kunststoffscheibe für Steckerhalterung
(gültig ab 18.01.2022)
 1 Stück
Steck-Schraub-Leiste 2,5mm², 3pol. 105429
Steck-Schraub-Leiste 2,5mm², 3pol.
(gültig ab 18.01.2022)
 1 Stück
BPT Power PCB 107722
BPT Power PCB
(gültig ab 18.01.2022)
 1 Stück
Kabelverschraubung M20x1,5 schwarz 106304
Kabelverschraubung M20x1,5 schwarz
(gültig ab 18.01.2022)
 1 Stück
Sechskantmutter M20x1,5 (Kunststoff) 106311
Sechskantmutter M20x1,5 (Kunststoff)
(gültig ab 18.01.2022)
 1 Stück
Magnetschalter MK4-1A75-C-300W 106708
Magnetschalter MK4-1A75-C-300W
(gültig ab 18.01.2022)
 1 Stück
Aufkleber Potenzialausgleich 107692
Aufkleber Potenzialausgleich
(gültig ab 18.01.2022)
 1 Stück
Spiralkabel Europa 3x1,5 qmm BL-570 107682
Spiralkabel Europa 3x1,5 qmm BL-570
(gültig ab 23.05.2022)
 1 Stück
Lenkrolle LE-VPP 160R-SG-763611 373391
Lenkrolle LE-VPP 160R-SG-763611
(gültig ab 18.01.2022)
 2 Stück
Lenkrolle LE-VPP 160R-FI-SG-763612 373392
Lenkrolle LE-VPP 160R-FI-SG-763612
(gültig ab 18.01.2022)
 2 Stück

Spezifikationen

Abstand Sicken 38.3 Millimeter
Außenmaß Höhe 1795 Millimeter
Elektrik Ja
Anzahl Auflagen/Sicken 36 Paar
Hygieneausführung HS
Auflagen/Sicken Ja
Außenmaß Tiefe 941 Millimeter
Außenmaß Breite 820 Millimeter
Gewicht 150 Kilogramm
Temperaturbereich bis 95 Grad Celsius
Temperaturbereich von 30 Grad Celsius
Heiz-/Kühltechnik aktive Umluftheizung
Material Edelstahl 18/10
Produktgruppe B.PROTHERM Edelstahl
Verpackung Standardverpackung
Rollenausführung 1 Satz Rollen Durchmesser 160mm mit verzinktem Stahlgehäuse, mit Standardbereifung, 4 Lenkrollen, davon 2 mit Feststeller
Hygieneausführung HS
Netzfrequenz 50/60Hz
