Sparepart documentation

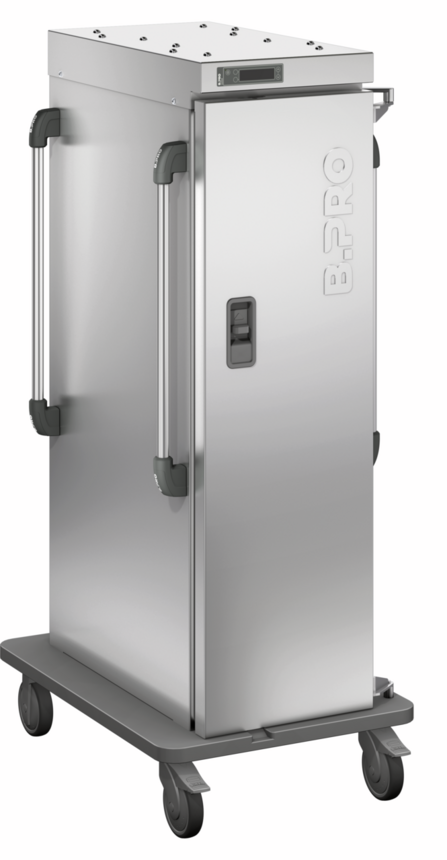

BPT E 36 (30) C
Prod. No. 575204
Product details
B.PROTHERM E 36 (30) x 1/1 cooledB.PROTHERM E Speisentransportbehälter 1/1 umluftgekühlt
aus rostfreiem Edelstahl, mit Flügeltür, fahrbar.
36 Paar Auflagesicken, davon 30 x 1/1 und 6 x 1/2.
Sickenabstand: 38,3 mm
Temperaturbereich regelbar von +2°C bis +10°C.
Kältemittel: Propan R290
Netzfrequenz: 50/60 Hz
Basismodell 386610
Spareparts
| Image | Code | Name | Quantity in device |
|---|---|---|---|
|
386882 |
Einsatz
(valid from 20.10.2021)
|
1 Stück |
|
386752 |
Haltebügel
(valid from 05.10.2021)
|
1 Stück |
|
386649 |
Scharnier Korpus oben rechts
(valid from 05.10.2021)
|
1 Stück |
|
386724 |
Filter
(valid from 05.10.2021)
|
1 Stück |
|
374840 |
Gummipuffer D25xh12-d=5
(valid from 05.10.2021)
|
1 Stück |
|
386867 |
Rohr Ø25x1,0 L=586,4
(valid from 05.10.2021)
|
1 Stück |
|
386569 |
Grundkörper Schiebegriffhalter Ø25
(valid from 05.10.2021)
|
2 Stück |
|
372913 |
Deckel Schiebegriffhalter links, Logo
(valid from 05.10.2021)
|
1 Stück |
|
372912 |
Deckel Schiebegriffhalter rechts, Logo
(valid from 05.10.2021)
|
1 Stück |
|
386652 |
Scharnierbolzen unten
(valid from 05.10.2021)
|
1 Stück |
|
83031 |
Scheibe DIN125-A8,4 MS
(valid from 05.10.2021)
|
1 Stück |
|
149766 |
Kaltmodul 1/1 R290 50/60Hz
(valid from 05.10.2021)
|
1 Stück |
|
149200 |
Axiallüfter 4656 ZWU 230VAC
(valid from 05.10.2021)
|
1 Stück |
|
134246 |
Kondensatorlüfter zu Kaltmodul mit R290
(valid from 19.03.2024)
|
1 Stück |
|
149785 |
Kondensatorlüfter zu Kaltmodul mit R290
(valid from 05.10.2021)
|
1 Stück |
|

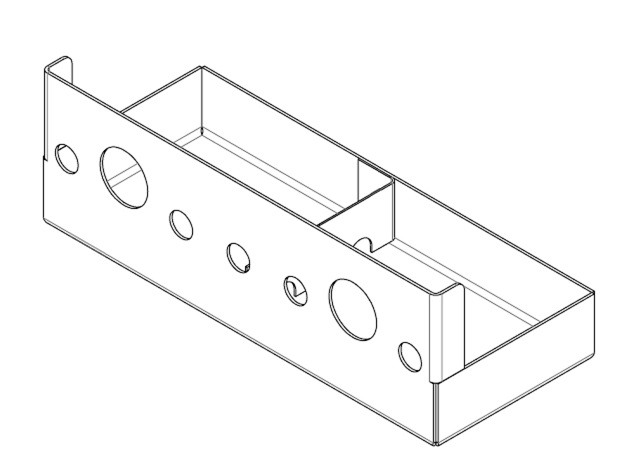

386715 |
Tauwasserwanne kpl.
(valid from 05.10.2021)
|
1 Stück |
|
386579 |
Schale ohne Schloss
(valid from 06.10.2021)
|
1 Stück |
|
386767 |
Schubstange 36
(valid from 06.10.2021)
|
1 Stück |
|
386771 |
Feder kpl.
(valid from 06.10.2021)
|
1 Stück |
|
386565 |
Türgriff
(valid from 06.10.2021)
|
1 Stück |
|
386562 |
Blende
(valid from 06.10.2021)
|
1 Stück |
|
389058 |
Buchse
(valid from 06.10.2021)
|
1 Stück |
|
377734 |
Druckfeder VD-180-07
(valid from 06.10.2021)
|
1 Stück |
|
386778 |
Dichtung
(valid from 06.10.2021)
|
3.648 Meter |
|
386547 |
Displayhalter
(valid from 05.10.2021)
|
1 Stück |
|
107664 |
BPT Display
(valid from 05.10.2021)
|
1 Stück |
|
386476 |
Displayfolie Atlas
(valid from 05.10.2021)
|
1 Stück |
|
369654 |
Steckerhalterung universal
(valid from 05.10.2021)
|
1 Stück |
|
117766 |
Kunststoffscheibe für Steckerhalterung
(valid from 13.10.2021)
|
1 Stück |
|
107694 |
Temperaturfühler PT1000_B.PROTHERM
(valid from 05.10.2021)
|
1 Stück |
|
106302 |
Kabelverschraubung M12 PVC schw
(valid from 05.10.2021)
|
1 Stück |
|
106309 |
SkinTop Kabelverschr. Mutter M12 PVC
(valid from 05.10.2021)
|
1 Stück |
|
105429 |
Steck-Schraub-Leiste 2,5mm², 3pol.
(valid from 05.10.2021)
|
1 Stück |
|
107722 |
BPT Power PCB
(valid from 16.03.2022)
|
1 Stück |
|

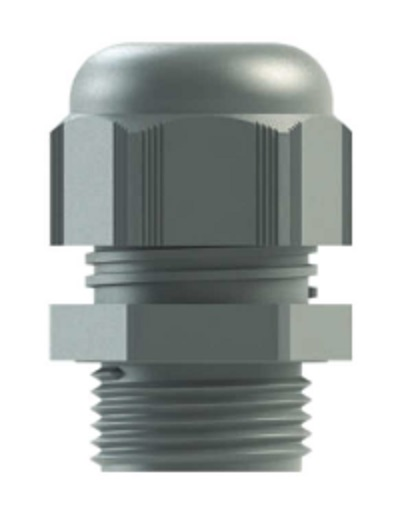

107702 |
Kabelverschraubung M20x1,5 BM-22 schwarz
(valid from 05.10.2021)
|
1 Stück |
|
106311 |
Sechskantmutter M20x1,5 (Kunststoff)
(valid from 05.10.2021)
|
1 Stück |
|
106708 |
Magnetschalter MK4-1A75-C-300W
(valid from 05.10.2021)
|
1 Stück |
|
107691 |
Aufkleber Druck
(valid from 05.10.2021)
|
1 Stück |
|
107692 |
Aufkleber Potenzialausgleich
(valid from 05.10.2021)
|
1 Stück |
|
107690 |
Aufkleber Warnung vor feuergef. Stoffen
(valid from 20.10.2021)
|
1 Stück |
|
107682 |
Spiralkabel Europa 3x1,5 qmm BL-570
(valid from 05.10.2021)
|
1 Stück |
|
386501 |
L-Rolle 125 Festst. DIN-PL, PA (grau)
(valid from 24.08.2022)
|
2 Stück |
|
382548 |
B-Rolle 125 DIN-PL, PA (grau)
(valid from 06.10.2021)
|
2 Stück |
Specs
| Abstand Sicken | 38.3 Millimeter |
| Außenmaß Höhe | 1762 Millimeter |
| Elektrik | Ja |
| Anzahl Auflagen/Sicken | 36 Paar |
| Hygieneausführung | HS |
| Auflagen/Sicken | Ja |
| Außenmaß Tiefe | 821 Millimeter |
| Außenmaß Breite | 590 Millimeter |
| Gewicht | 120 Kilogramm |
| Temperaturbereich bis | 10 Grad Celsius |
| Temperaturbereich von | 2 Grad Celsius |
| Heiz-/Kühltechnik | aktive Umluftkühlung |
| Material | Edelstahl 18/10 |
| Produktgruppe | B.PROTHERM Edelstahl |
| Rollenausführung | Rollensatz Durchmesser 125 mm, zwei Lenkrollen mit Feststeller und zwei Bockrollen, nach DIN 18867 Teil 8 in PA Ausführung |
| Verpackung | Standardverpackung |
| Hygieneausführung | HS |
