Ersatzteildokumentation
BAS-T 20/24 CS
Best.-Nr. 377122
Produktdetails
BLANCO AirServe TrolleyHeißluftwagen mit einem Heißluft-Fach
zum Warmhalten bzw. Nacherhitzen von Frischkost,
sowie einem Kaltfach mit aktiver Umluftkühlung zum
Kühlhalten der Kaltspeisen
Ausführung: für Cook & Serve
Für Gastronormtabletts
Ersatzteile
| Abbildung | Bestellnummer | Bezeichnung | Anzahl im Gerät |
|---|---|---|---|
|
370085 |
Kantenschutzprofil 2020
(gültig ab 31.07.2014)
|
0,74 Meter |
|
377132 |
BAS-T Stossleiste längsseitig, 1010 mm
(gültig ab 31.07.2014)
|
2 Stück |
|

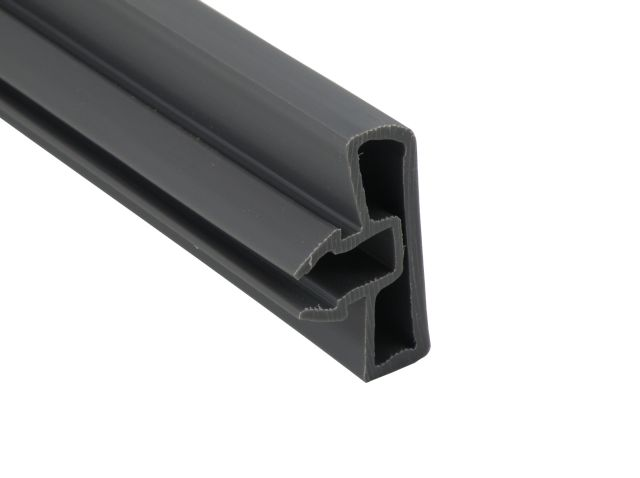

377133 |
BAS-T Stossleiste stirnseitig, 610 mm
(gültig ab 31.07.2014)
|
2 Stück |
|
377781 |
BAS-T Stossleiste stirnseitig, 245 mm
(gültig ab 31.07.2014)
|
2 Stück |
|

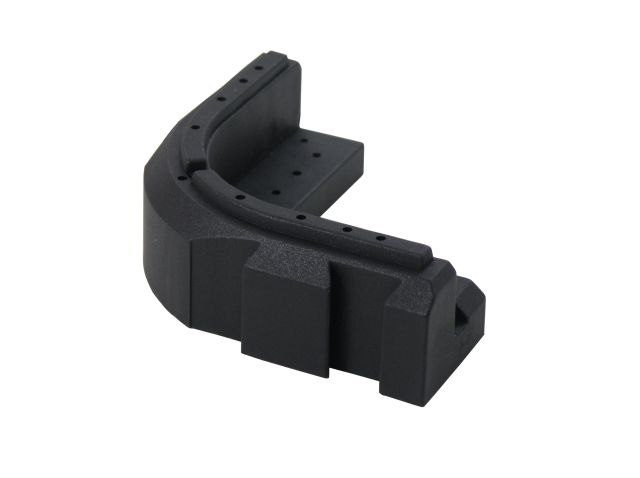

376851 |
Stossecke Nutenstein schwarz für BAS
(gültig ab 31.07.2014)
|
8 Stück |
|

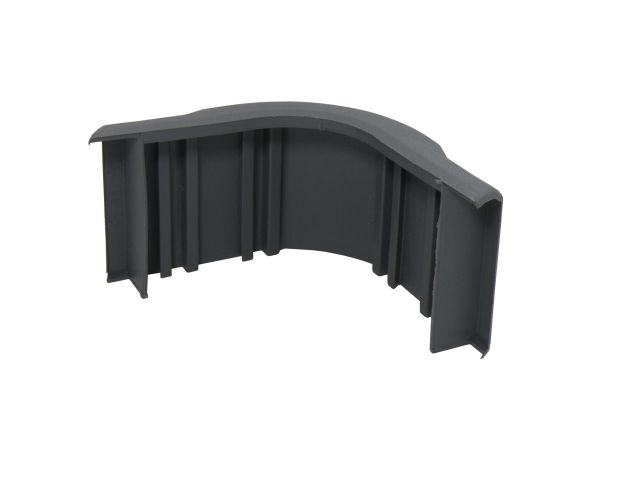

376853 |
Stossecke Abdeckkappe für BAS RAL7043
(gültig ab 31.07.2014)
|
4 Stück |
|
377328 |
Magnet 40x20x10
(gültig ab 31.07.2014)
|
2 Stück |
|

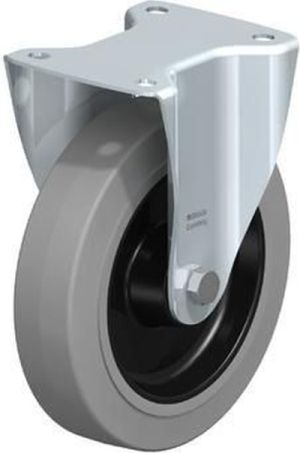

373597 |
Bockrolle B-POEV 200R-SG 844221
(gültig ab 31.07.2014)
|
2 Stück |
|

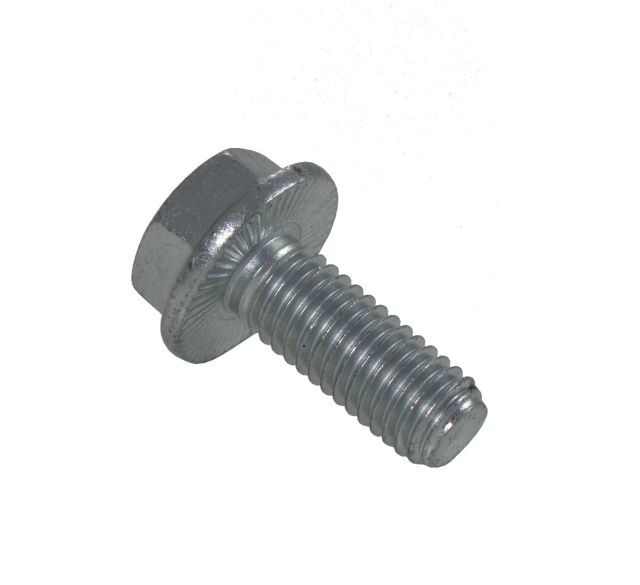

71172 |
SCHRAUBE,6KT- M8X20 ST.VERZ. VERBUS RIPP
(gültig ab 31.07.2014)
|
14 Stück |
|
373593 |
Lenkrolle LE-POEV 160R-FI-SG 843898
(gültig ab 31.07.2014)
|
2 Stück |
|

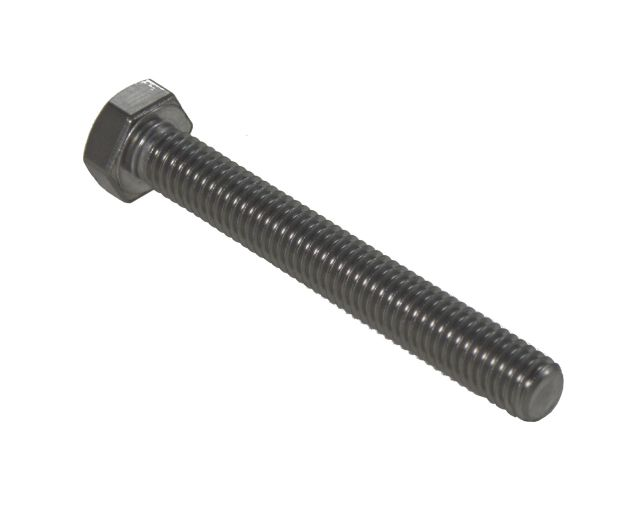

81111 |
SCHRAUBE,6KT- M8X60 A2 VERBUS RIPP
(gültig ab 31.07.2014)
|
8 Stück |
|

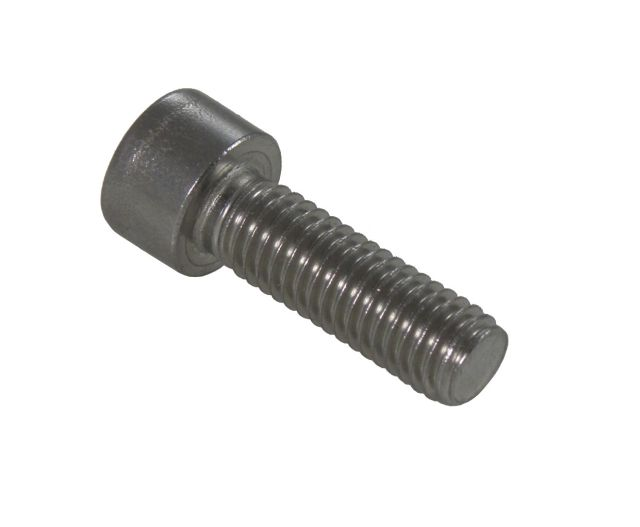

81220 |
Zylinderschraube ISO4762-M8x25
(gültig ab 31.07.2014)
|
2 Stück |
|
373402 |
Bockrolle BX-POEV 200XR-SG-844630
(gültig ab 31.07.2014)
|
2 Stück |
|
373398 |
Lenkrolle LEX-POEV 160XR-SG-FI-844625
(gültig ab 31.07.2014)
|
2 Stück |
|
372993 |
Lenkrolle LEX-POEV 160KD-SG-IS
(gültig ab 31.07.2014)
|
2 Stück |
|

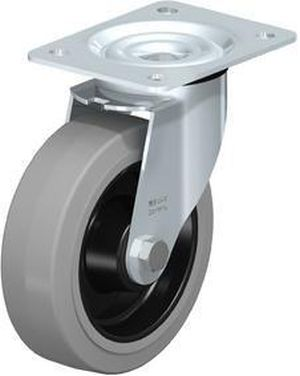

373592 |
Lenkrolle LE-POEV 160R-SG 843896
(gültig ab 31.07.2014)
|
2 Stück |
|
373397 |
Lenkrolle LEX-POEV 160XR-SG-844624
(gültig ab 31.07.2014)
|
2 Stück |
|
|
377551 |
Doppelgelenkscharnier Größe 20/24
(gültig ab 31.07.2014)
|
1 Stück |
|
|
377238 |
Verschlussstange oben
(gültig ab 31.07.2014)
|
1 Stück |
|
|
377240 |
Verschlussstange unten rechts niedrig
(gültig ab 31.07.2014)
|
1 Stück |
|
377734 |
Druckfeder VD-180-07
(gültig ab 31.07.2014)
|
1 Stück |
|
377266 |
Drehstange
(gültig ab 31.07.2014)
|
1 Stück |
|
|
376630 |
Silikondichtung Innentür Größe 26/30
(gültig ab 03.11.2023)
|
1 Stück |
|

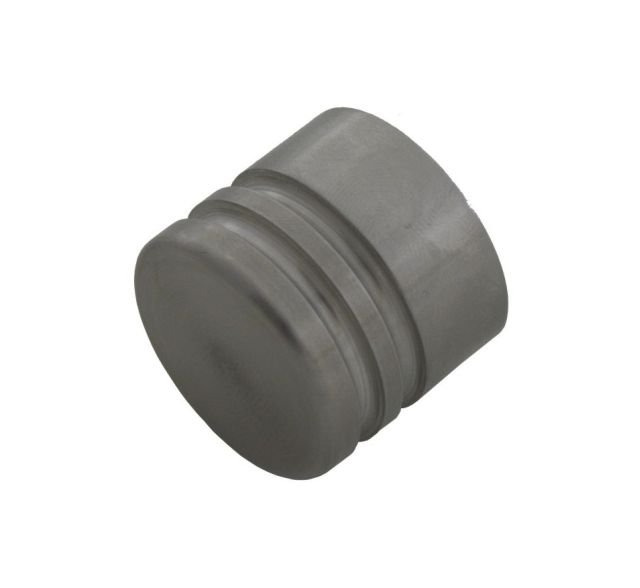

377264 |
Blindknopf 499.307
(gültig ab 31.07.2014)
|
1 Stück |
|

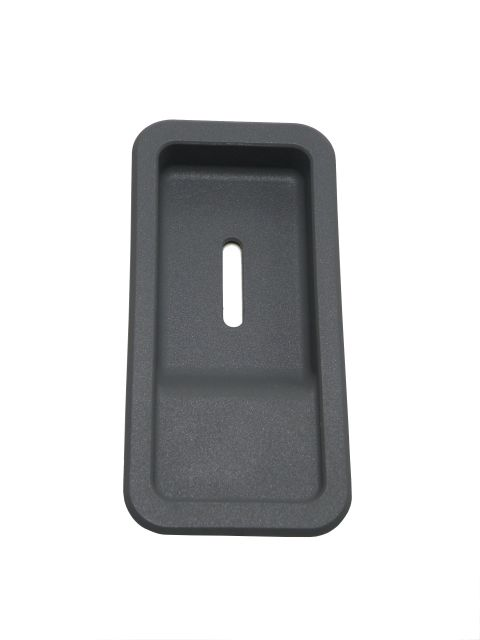

376958 |
Griffmulde ohne Schloss f. Tür BAS
(gültig ab 31.07.2014)
|
1 Stück |
|

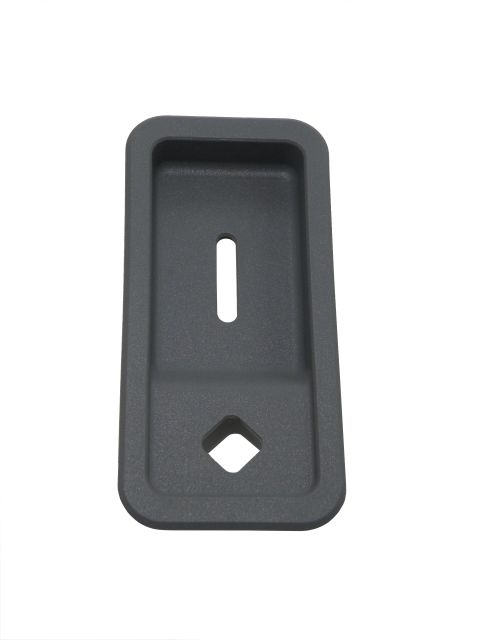

376959 |
Griffmulde mit Schloss f. Tür BAS
(gültig ab 31.07.2014)
|
1 Stück |
|

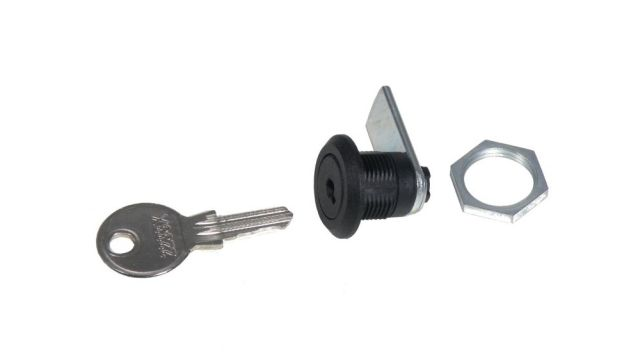

377263 |
Zylinder-Vorreiber, kleine Ausführung
(gültig ab 31.07.2014)
|
1 Stück |
|

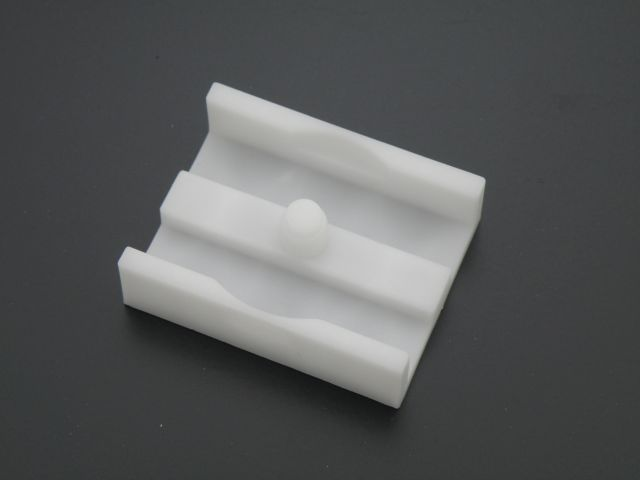

377265 |
Schliessstangenführung
(gültig ab 31.07.2014)
|
2 Stück |
|
246471 |
Unterlegscheibe
(gültig ab 31.07.2014)
|
4 Stück |
|

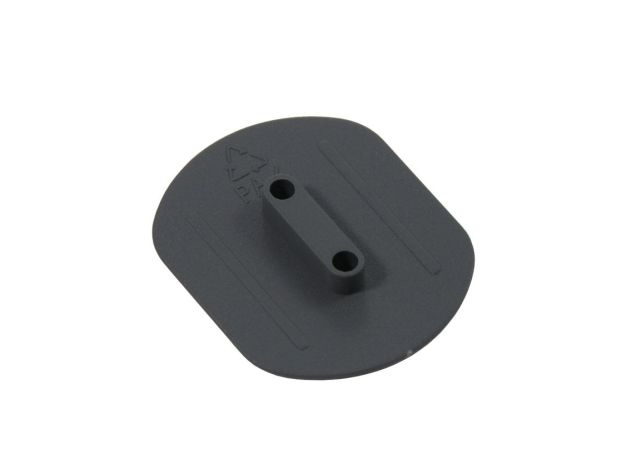

376928 |
Distanzstück für Blindknopf Hekna
(gültig ab 31.07.2014)
|
1 Stück |
|

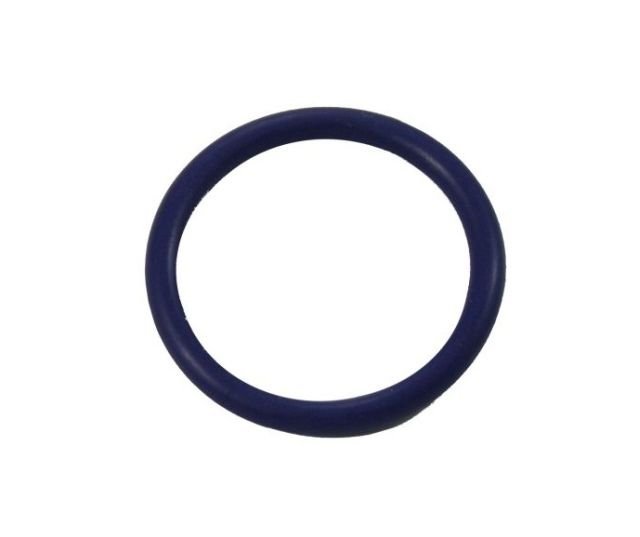

377326 |
O-Ring aus EPDM 70, blau
(gültig ab 31.07.2014)
|
2 Stück |
|
|
377239 |
Verschlussstange unten links niedrig
(gültig ab 31.07.2014)
|
1 Stück |
|

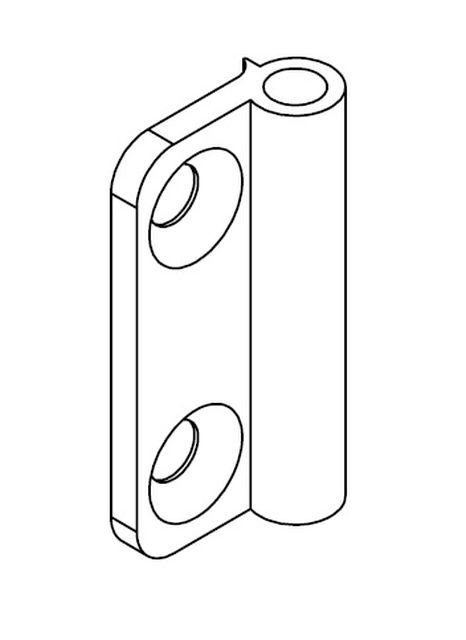

376589 |
Scharnier Tür Heißfach
(gültig ab 31.07.2014)
|
2 Stück |
|
377327 |

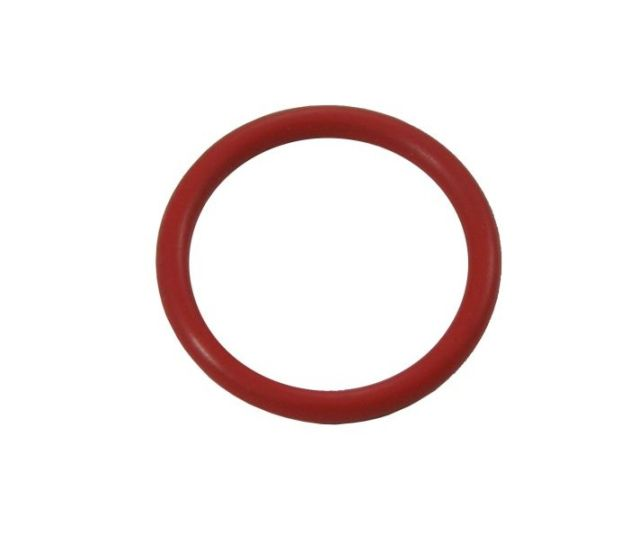

O-Ring aus EPDM 70, rot
(gültig ab 31.07.2014)
|
2 Stück |
|
|
377329 |
Scheibenmagnet 25x3mm
(gültig ab 31.07.2014)
|
1 Stück |
|

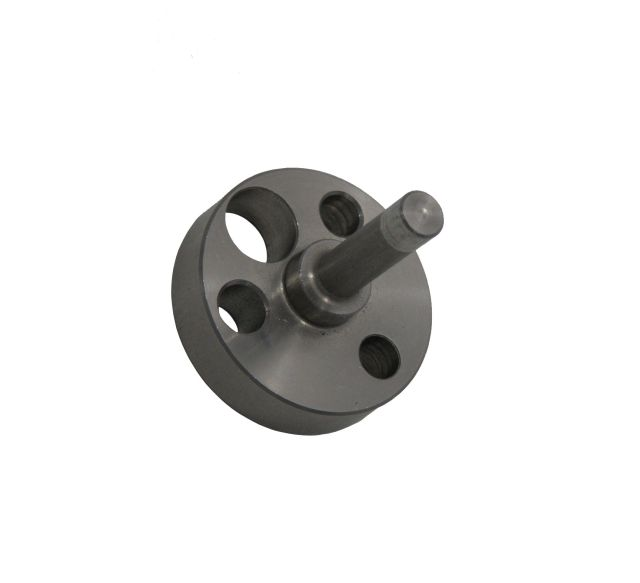

377620 |
Scharnierstift oben
(gültig ab 01.02.2015)
|
2 Stück |
|

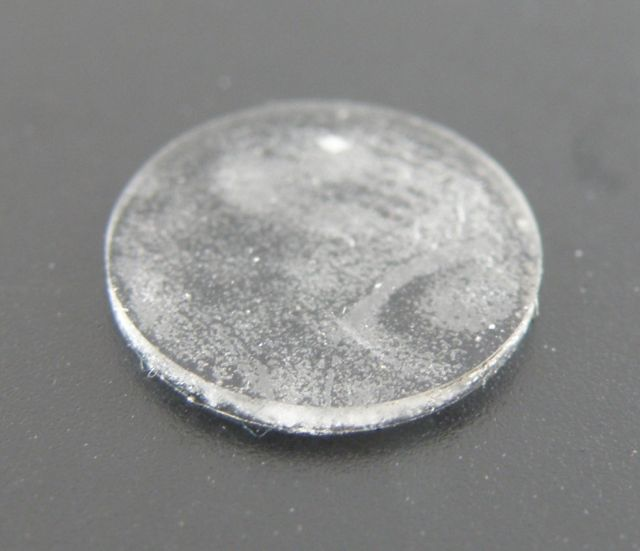

377550 |
Bumper D=9
(gültig ab 31.07.2014)
|
4 Stück |
|

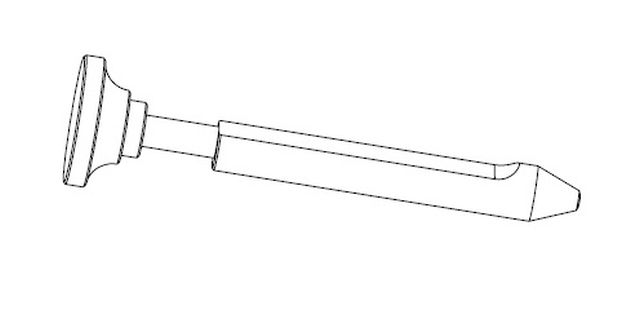

377928 |
Arretierstift
(gültig ab 31.07.2014)
|
4 Stück |
|

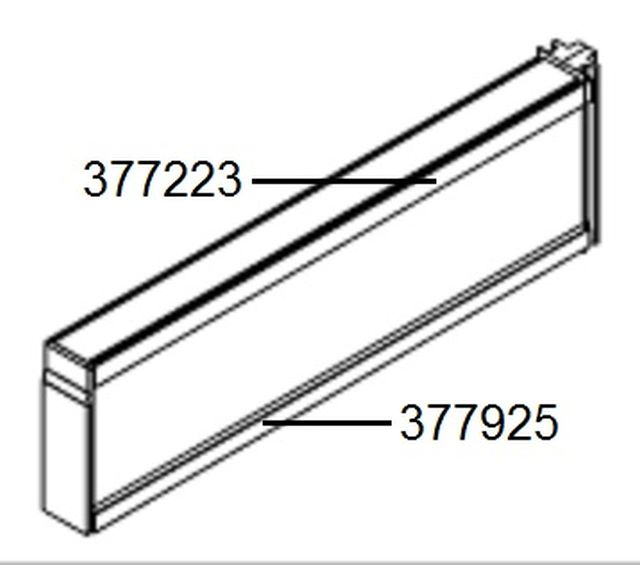

377932 |
BAS Trennelement H98N geschäumt+Dichtung
(gültig ab 30.03.2017)
|
20 Stück |
|

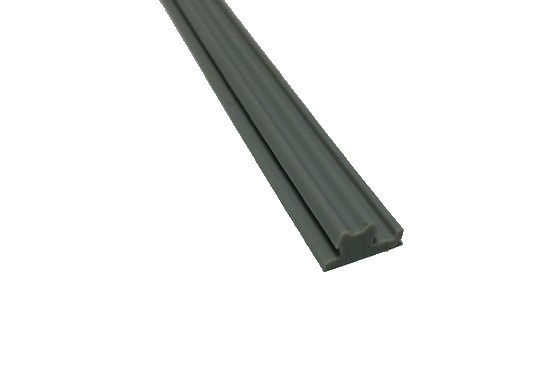

377223 |
BAS Trennwanddichtung oben
(gültig ab 31.07.2014)
|
48 Stück |
|

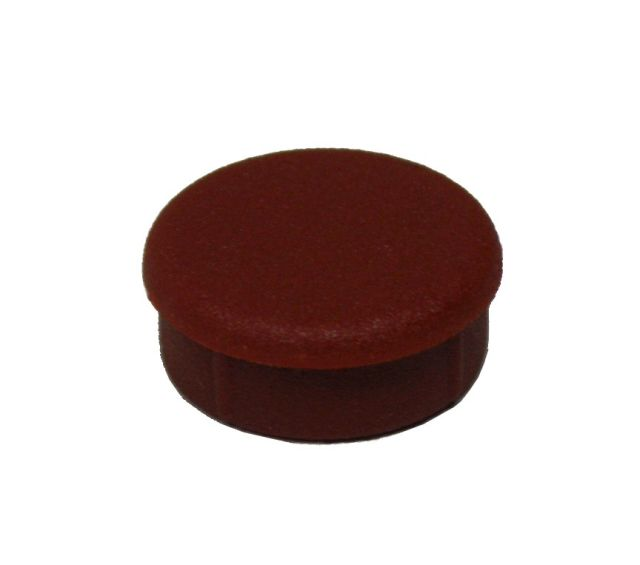

378058 |
Abdeckkappe Aluprofil Warmseite BAS
(gültig ab 31.07.2014)
|
12 Stück |
|
|
603082 |
Bumpon SJ5302 transparent
(gültig ab 31.07.2014)
|
2 Stück |
|

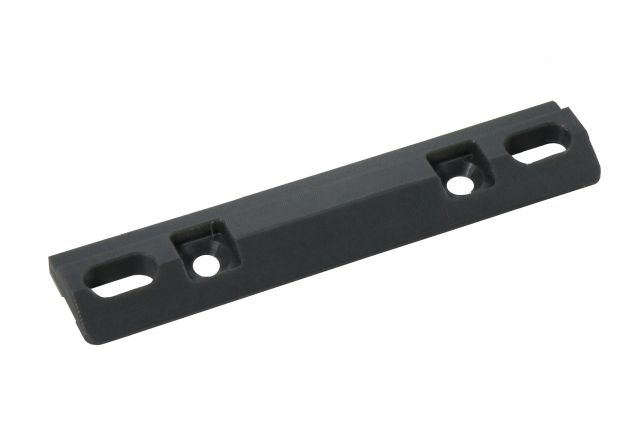

377296 |
Anlaufschräge unten
(gültig ab 31.07.2014)
|
2 Stück |
|

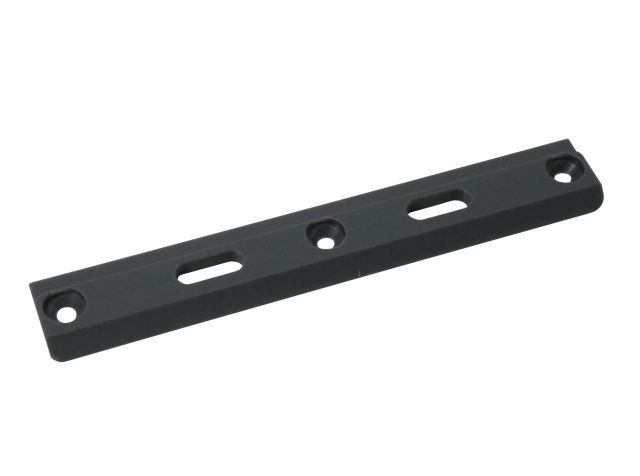

377297 |
Anlaufschräge oben
(gültig ab 31.07.2014)
|
2 Stück |
|

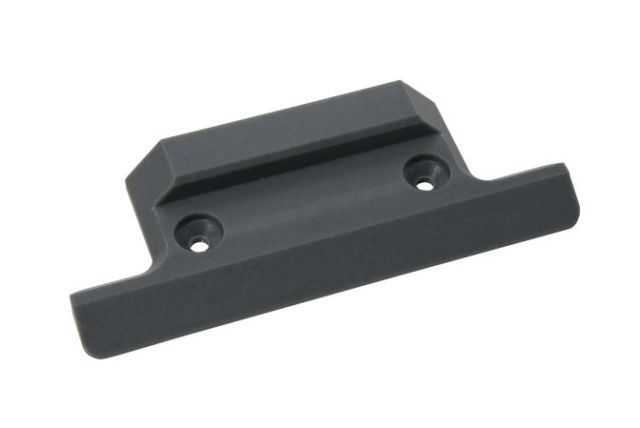

377298 |
Anlaufschräge stirnseitig
(gültig ab 31.07.2014)
|
1 Stück |
|

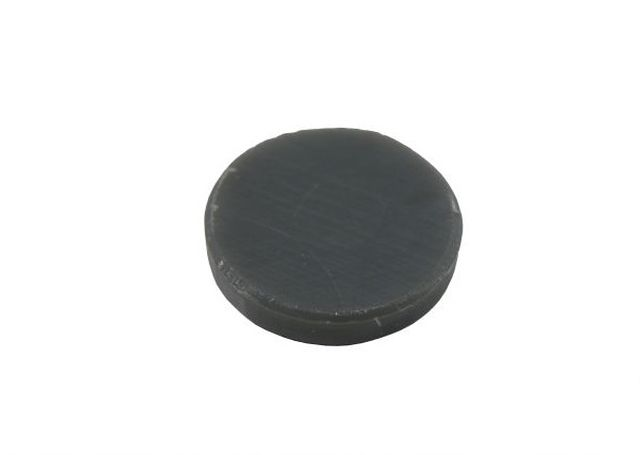

377292 |
Abdeckkappe
(gültig ab 31.07.2014)
|
8 Stück |
|

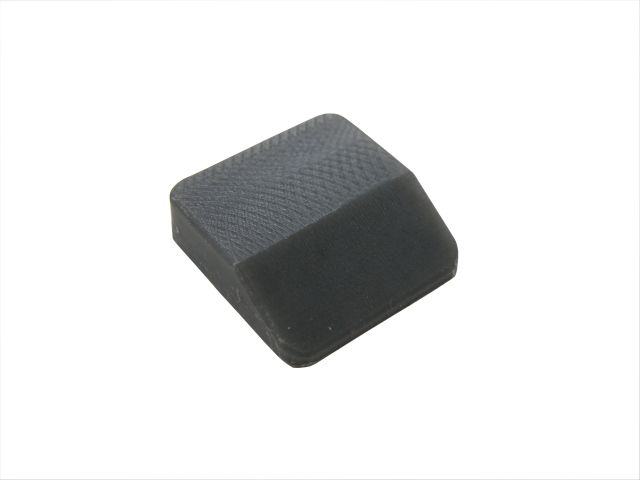

377594 |
Stopfen Anlaufschräge unten Alternative
(gültig ab 31.07.2014)
|
4 Stück |
|

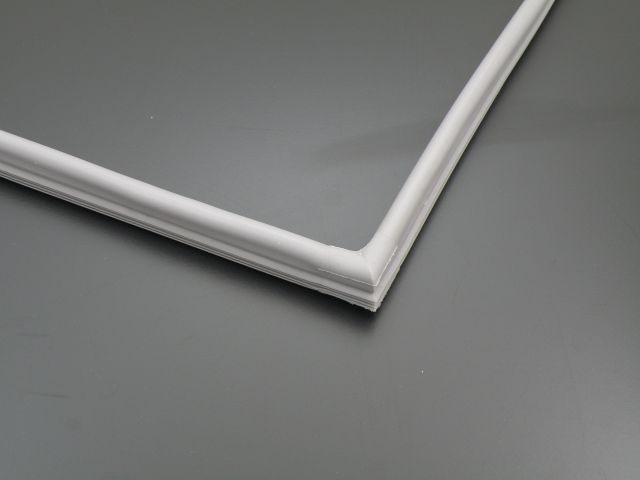

377243 |
Dichtungsrahmen Größe 20/24
(gültig ab 31.07.2014)
|
2 Stück |
|
372913 |
Deckel Schiebegriffhalter links, Logo
(gültig ab 31.07.2014)
|
1 Stück |
|
|
372912 |
Deckel Schiebegriffhalter rechts, Logo
(gültig ab 31.07.2014)
|
1 Stück |
|
372911 |
Grundkörper Schiebegriffhalter
(gültig ab 31.07.2014)
|
2 Stück |
|
|
149683 |
Kältemittel-Kondensator BAS-T CC/CS
(gültig ab 31.07.2014)
|
1 Stück |
|

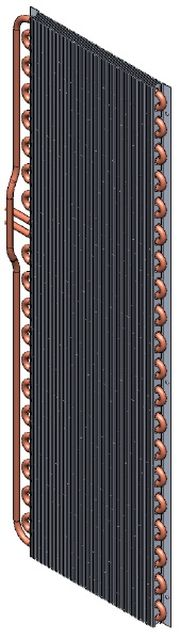

149681 |
Verdampfer BAS-T 20/24 CC/CS Kaltfach
(gültig ab 31.07.2014)
|
1 Stück |
|
149200 |
Axiallüfter 4656 ZWU 230VAC
(gültig ab 31.07.2014)
|
6 Stück |
|
106769 |

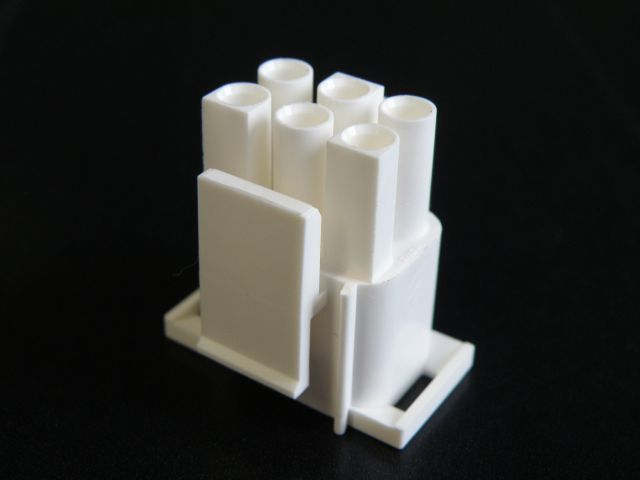

AMP Steckergehäuse 6 polig
(gültig ab 31.07.2014)
|
2 Stück |
|

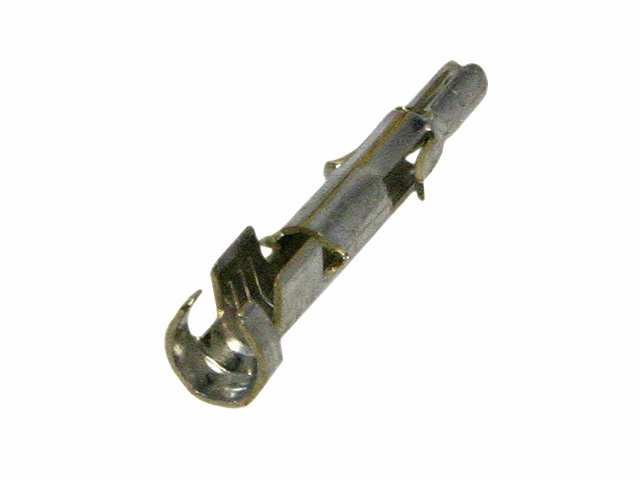

346605 |
Stiftkontakt Universal Mate-N-Lok
(gültig ab 31.07.2014)
|
12 Stück |
|

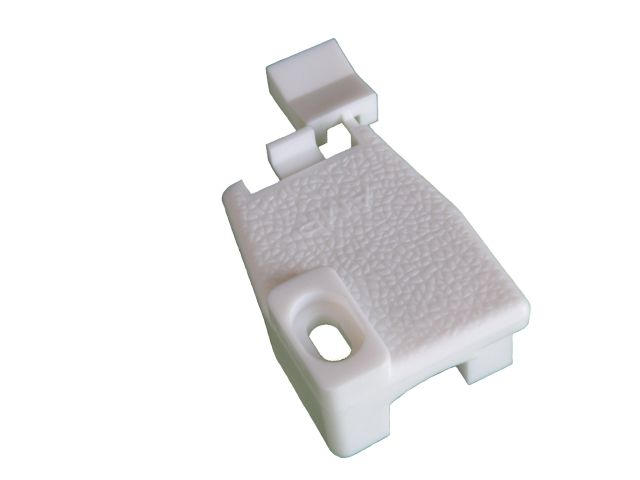

106867 |
Zugentlastung Mate-N-Lok-Steckergehäuse
(gültig ab 31.07.2014)
|
4 Stück |
|

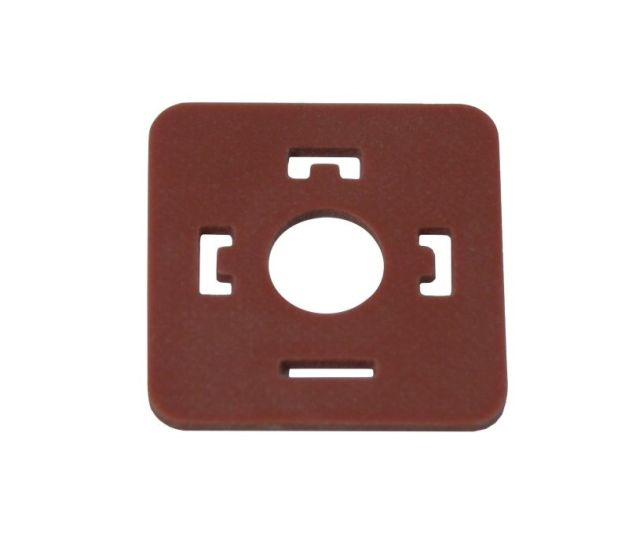

107317 |
Dichtung für Magnetventilstecker
(gültig ab 31.07.2014)
|
2 Stück |
|

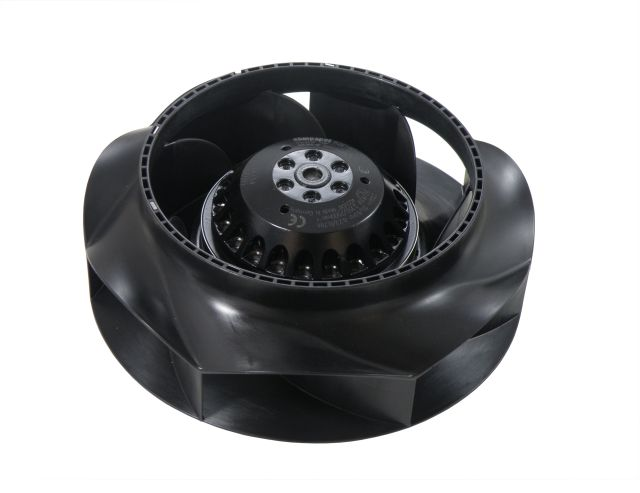

107304 |
Kondensatorlüfter EBM R2E190-RA26
(gültig ab 31.07.2014)
|
1 Stück |
|

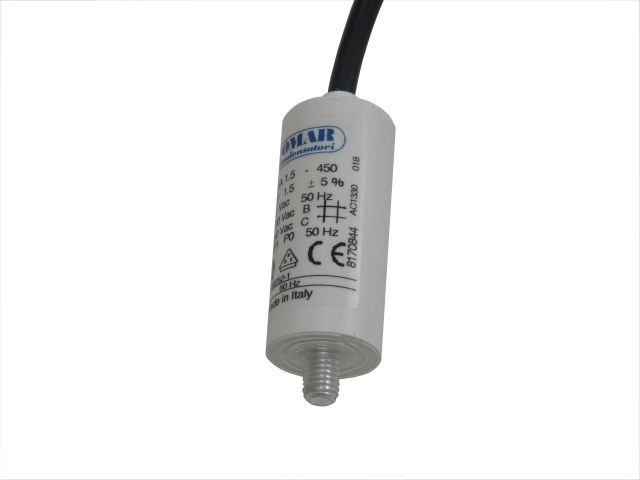

107315 |
Kondensator 1,5µF, 400VDB zu R2E 190-RA
(gültig ab 31.07.2014)
|
1 Stück |
|

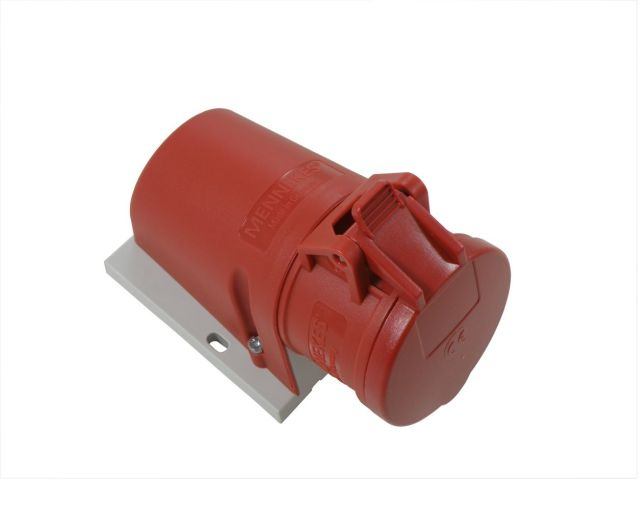

107277 |
Wandsteckdose CEE 5x16A
(gültig ab 31.07.2014)
|
1 Stück |
|

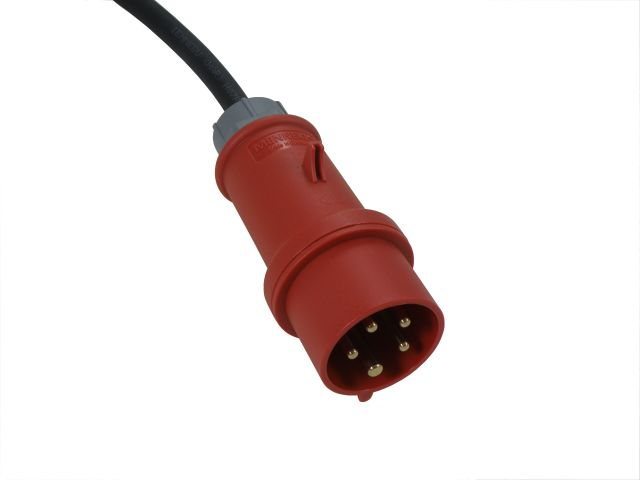

107268 |
Netzanschlußleitung 5x2,5mm²; 4,5m CEE
(gültig ab 31.07.2014)
|
1 Stück |
|
106304 |
Kabelverschraubung M20x1,5 schwarz
(gültig ab 31.07.2014)
|
1 Stück |
|
106311 |
Sechskantmutter M20x1,5 (Kunststoff)
(gültig ab 31.07.2014)
|
1 Stück |
|
147666 |
Kabelschelle 11 Kusto
(gültig ab 31.07.2014)
|
4 Stück |
|
|
2107280 |
BAS_Powerboard Basic Tausch
(gültig ab 31.07.2014)
|
1 Stück |
|
|
107445 |
BAS_Powerboard Basic (EMV)
(gültig ab 01.01.2016)
|
1 Stück |
|
|
121722 |
BAS_Powerboard Basic (EMV) Umbausatz
(gültig ab 24.05.2017)
|
1 Stück |
|
107438 |
BAS-T Powerboard Netzfilter
(gültig ab 01.01.2016)
|
1 Stück |
|
|
121723 |
BAS_Powerboard Master (EMV) Umbausatz
(gültig ab 24.05.2017)
|
1 Stück |
|
|
107444 |
BAS_Powerboard Master (EMV)
(gültig ab 01.01.2016)
|
1 Stück |
|
107447 |
BAS_Mainboard Basic (Raspberry)_EMV
(gültig ab 01.01.2016)
|
1 Stück |
|
107448 |
BAS_Mainboard Master (Raspberry)_EMV
(gültig ab 01.01.2016)
|
1 Stück |
|
107452 |
BAS_Mainboard Basic LOA (Raspberry)_EMV
(gültig ab 01.01.2016)
|
1 Stück |
|
107453 |
BAS_Mainboard Master LOA (Raspberry)_EMV
(gültig ab 01.01.2016)
|
1 Stück |
|
|
107354 |
Schutzkappe CA 00 SD 1
(gültig ab 31.07.2014)
|
1 Stück |
|
377738 |
BAS_Interface (USB/LAN)
(gültig ab 31.07.2014)
|
1 Stück |
|
284570 |
Zugfeder 1.00x10.00x60.00 1.4310
(gültig ab 31.07.2014)
|
1 Stück |
|
107377 |

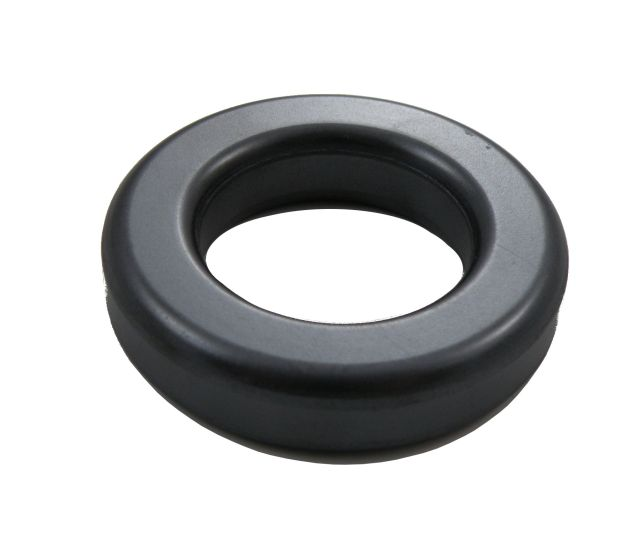

Ferrit-Ringkern Ø 61mm / ID 35,5mm
(gültig ab 31.07.2014)
|
1 Stück |
|
106309 |
SkinTop Kabelverschr. Mutter M12 PVC
(gültig ab 31.07.2014)
|
1 Stück |
|

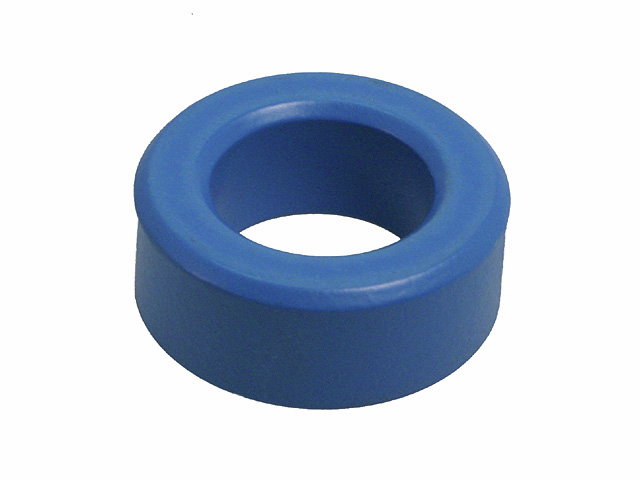

106275 |
Ferrit-Ringkern Ø 41,8mm / ID 22,5mm
(gültig ab 31.07.2014)
|
1 Stück |
|

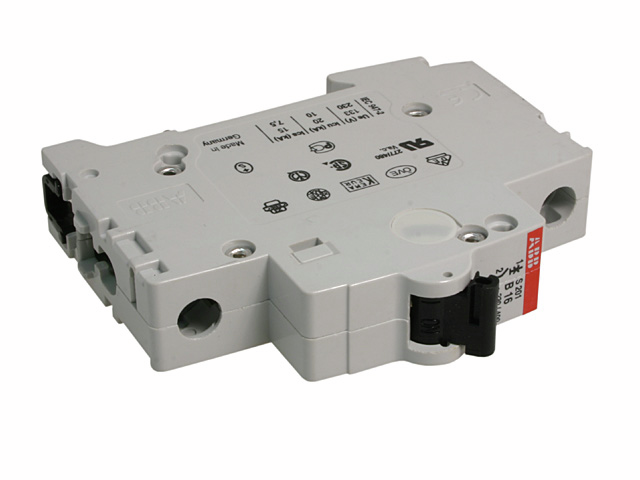

107143 |
Leitungsschutzschalter ABB S 201-B 10A
(gültig ab 31.07.2014)
|
1 Stück |
|

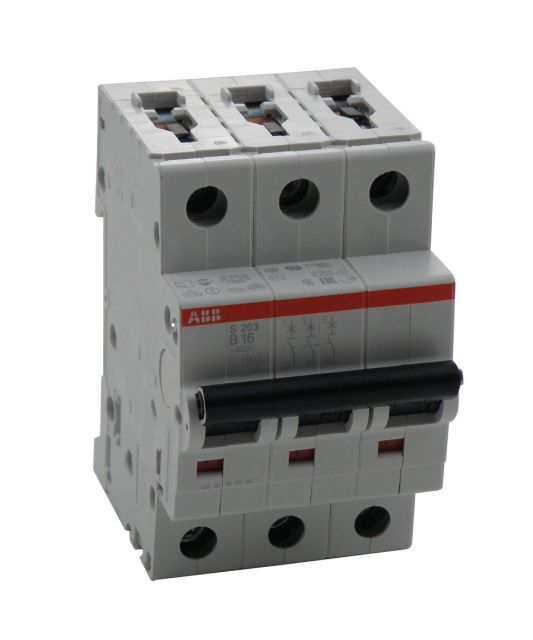

107429 |
Leitungsschutzschalter ABB 3x16A-B
(gültig ab 31.07.2014)
|
1 Stück |
|
|
107431 |
Installationsrelais 1S/1Ö 20A 230VAC
(gültig ab 13.07.2015)
|
1 Stück |
|

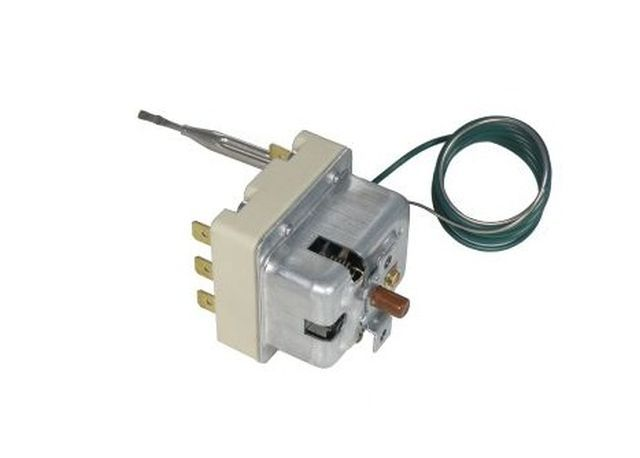

107470 |
Schutztemperaturbegrenzer 200 °C -14K
(gültig ab 31.07.2014)
|
2 Stück |
|
107293 |

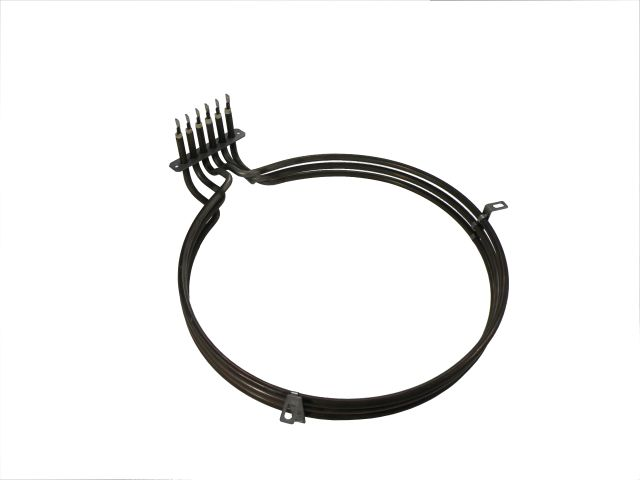

Rohrheizkörper 4550 W
(gültig ab 31.07.2014)
|
2 Stück |
|
107320 |

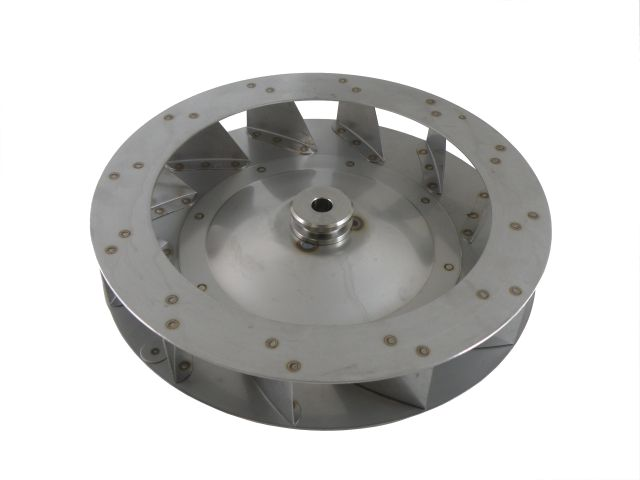

Lüfterrad 280x44 S12
(gültig ab 31.07.2014)
|
2 Stück |
|

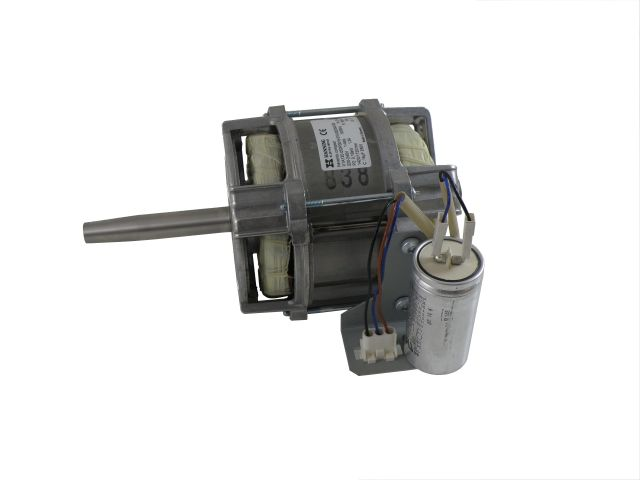

107321 |
Lüftermotor L7 EB50 haventic compact
(gültig ab 31.07.2014)
|
2 Stück |
|

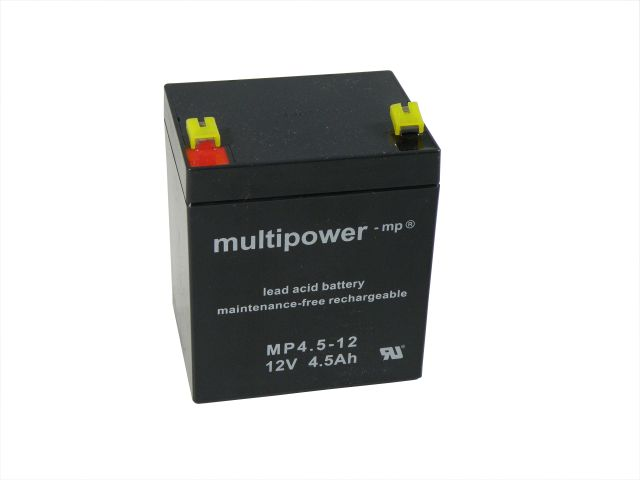

107314 |
Blei-Vlies-Akku 4,5 Ah 12 V
(gültig ab 31.07.2014)
|
1 Stück |
|
106708 |
Magnetschalter MK4-1A75-C-300W
(gültig ab 31.07.2014)
|
4 Stück |
|

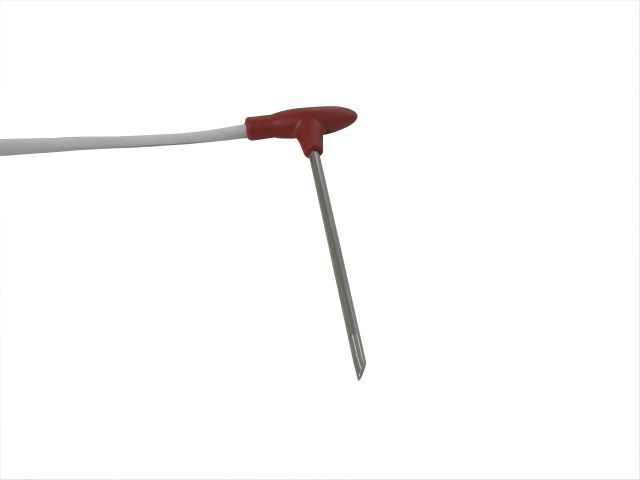

107339 |
Kerntemperaturfühler 1xPt1000/B/4 NL100
(gültig ab 31.07.2014)
|
2 Stück |
|
144098 |
Gummipuffer 12,5 rd Form 2492
(gültig ab 31.07.2014)
|
1 Stück |
|

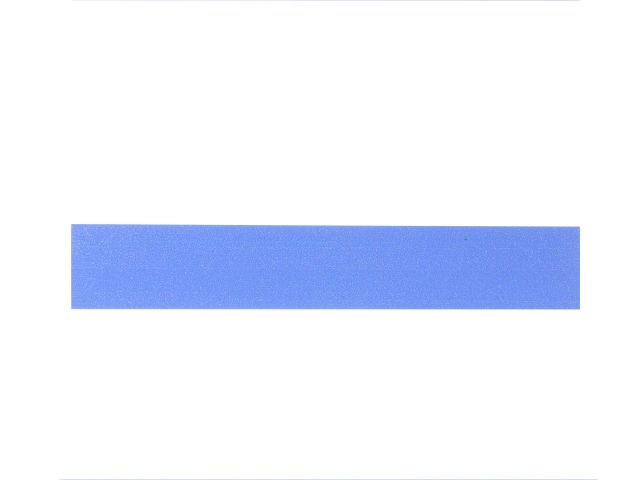

377728 |
Kennzng. Kaltfach BAS-T 110x20mm blau
(gültig ab 31.07.2014)
|
2 Stück |
|

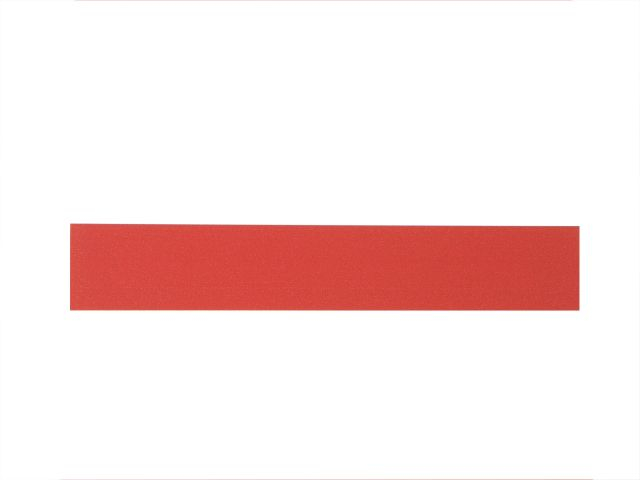

377729 |
Kennzng. Warmfach BAS-T 110x20mm rot
(gültig ab 31.07.2014)
|
2 Stück |
|

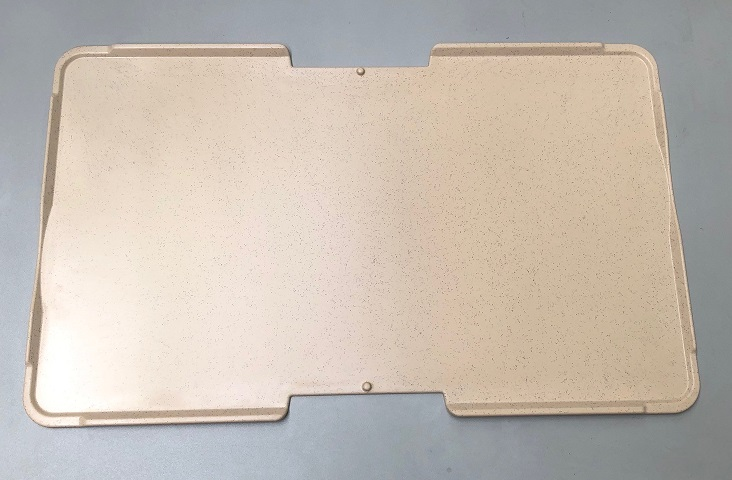

574084 |
BAS-GN-Tablett, Mokka mit Glitzer
(gültig ab 22.01.2020)
|
1 Stück |
|
574096 |

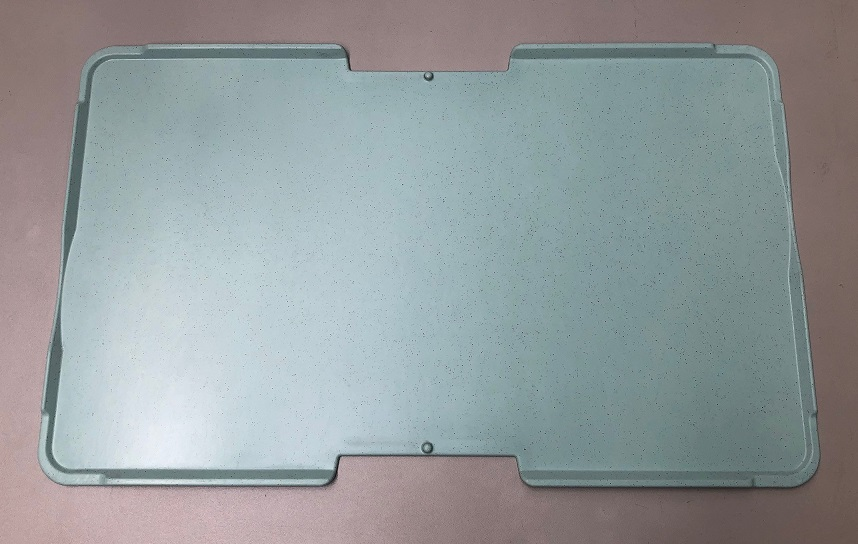

BAS-GN-Tablett, Lindgrün mit Glitzer
(gültig ab 31.07.2014)
|
1 Stück |
|
|
2107279 |
BAS_Powerboard Master Tausch
(gültig ab 31.07.2014)
|
1 Stück |
Dokumente
Angebotszeichnungen (1)
| Angebotszn. BAS-T 20/24 CS 20/24 CC/CF |
Programmieranleitungen (8)
| PA Steuerung AirServe Trolley FI | |
| PA Steuerung AirServe Trolley RU | |
| PA Steuerung AirServe Trolley NL | |
| PA Steuerung AirServe Trolley IT | |
| PA Steuerung AirServe Trolley ES | |
| PA Steuerung AirServe Trolley FR | |
| PA Steuerung AirServe Trolley EN | |
| PA Steuerung AirServe Trolley DE |
