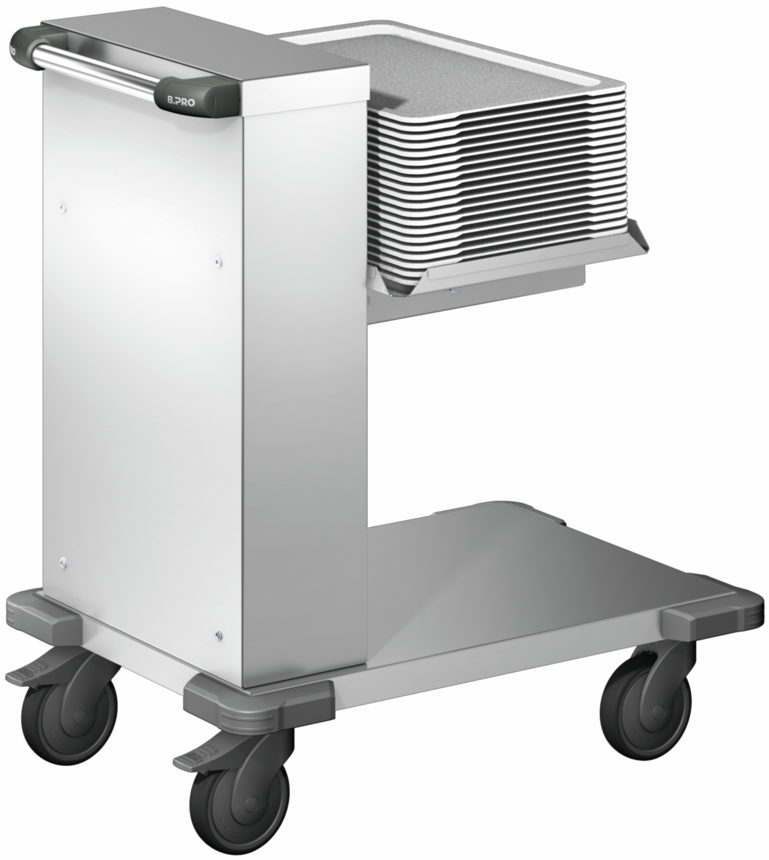

CCE 54/38
CCE 54/38
Best.-Nr. 574927
Produktdetails
Tablettspender aus rostfreiem Edelstahl,
offene Ausführung
Kapazität:
ca. 100 Tabletts, max. 530 x 370 mm
Stapelhöhe: 700 mm
Basismodell 383253

Ersatzteile

Abbildung Bestellnummer Bezeichnung Anzahl im Gerät

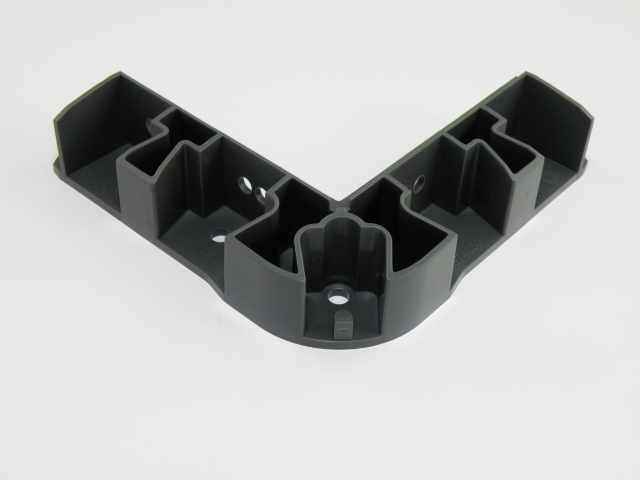

Stoßecke Unterteil 374069
Stoßecke Unterteil
(gültig ab 08.05.2019)
 4 Stück

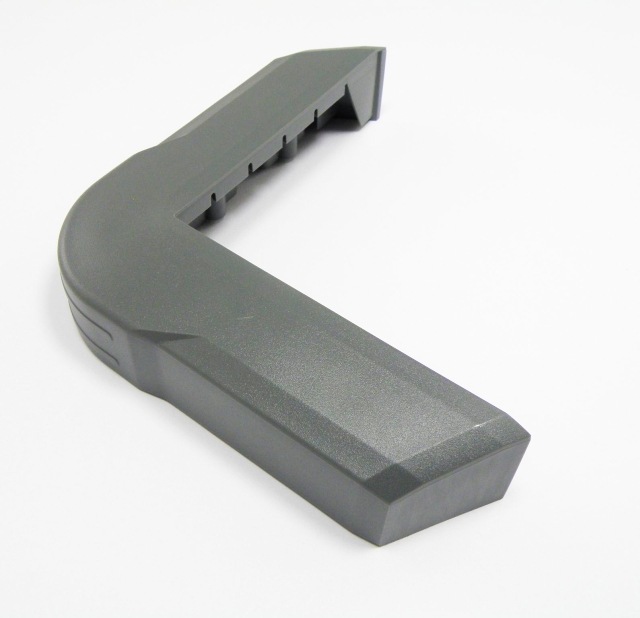

Stoßecke Oberteil geschlossen 374064
Stoßecke Oberteil geschlossen
(gültig ab 08.05.2019)
 4 Stück
L-Rolle 125 Festst. DIN-PL, PA (grau) 386501
L-Rolle 125 Festst. DIN-PL, PA (grau)
(gültig ab 24.08.2022)
 2 Stück
L-Rolle 125 DIN-PL, PA (grau) 386502
L-Rolle 125 DIN-PL, PA (grau)
(gültig ab 24.08.2022)
 2 Stück

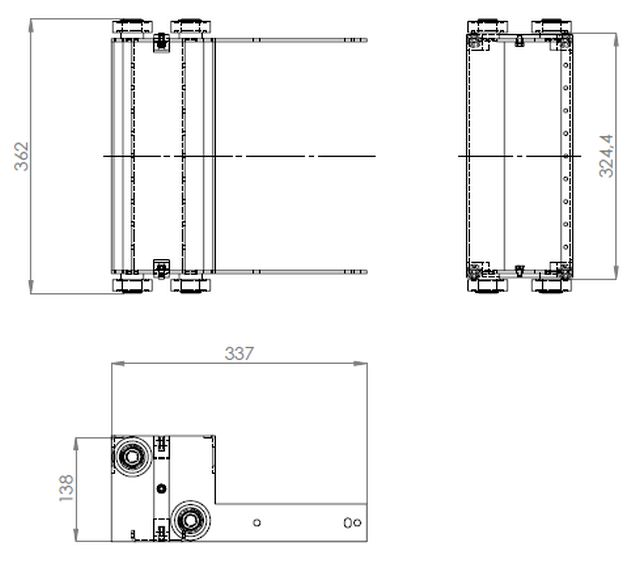

Führung kpl. CCE 371006
Führung kpl. CCE
(gültig ab 08.05.2019)
 1 Stück

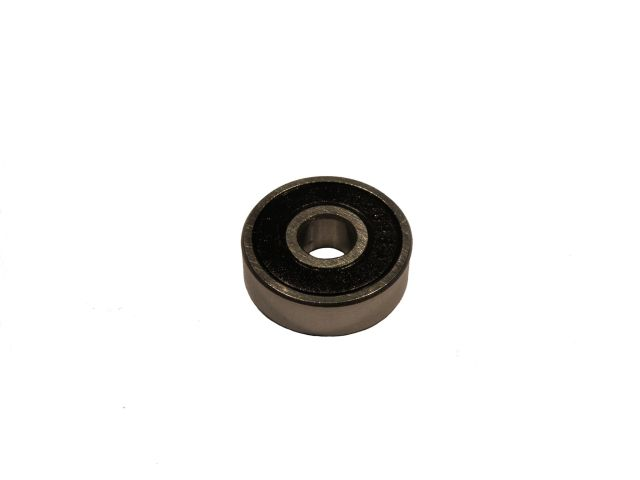

KUGELLAGER 6X19X6 TYP 626 2RS 245691
KUGELLAGER 6X19X6 TYP 626 2RS
(gültig ab 08.05.2019)
 4 Stück

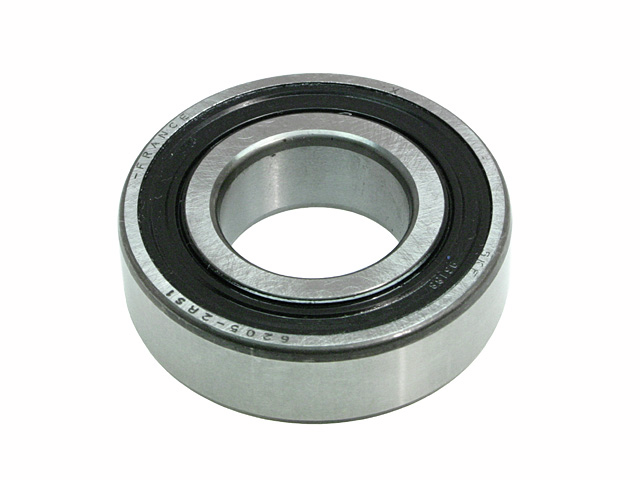

KUGELLAGER 6205-2RS 146239
KUGELLAGER 6205-2RS
(gültig ab 08.05.2019)
 4 Stück

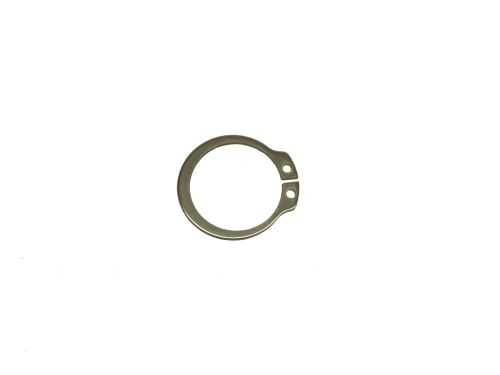

Sicherungsring DIN471 A 25 x 1,2 89023
Sicherungsring DIN471 A 25 x 1,2
(gültig ab 08.05.2019)
 4 Stück

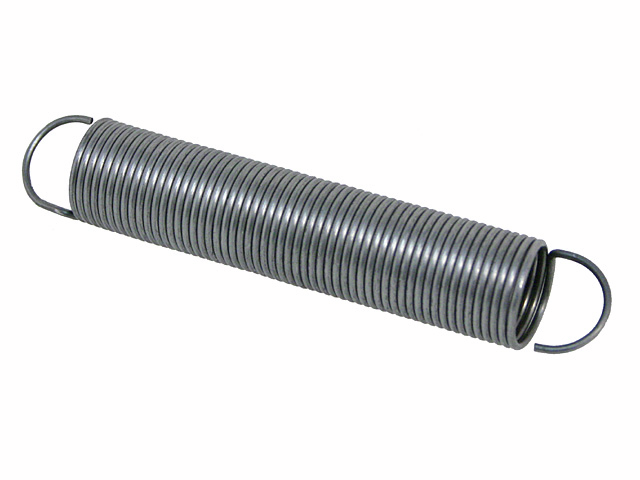

Zugfeder 20GR 146302
Zugfeder 20GR
(gültig ab 08.05.2019)
 8 Stück

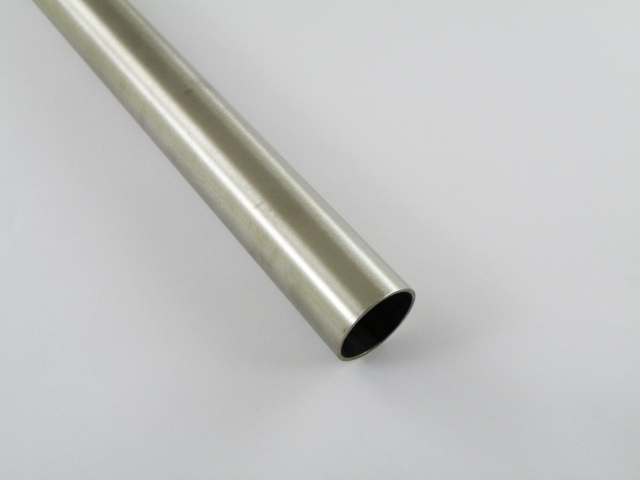

Rohr D28x1,0-320 374155
Rohr D28x1,0-320
(gültig ab 08.05.2019)
 1 Stück
Grundkörper Schiebegriffhalter 372911
Grundkörper Schiebegriffhalter
(gültig ab 09.05.2019)
 2 Stück
Deckel Schiebegriffhalter rechts, Logo 372912
Deckel Schiebegriffhalter rechts, Logo
(gültig ab 09.05.2019)
 1 Stück
Deckel Schiebegriffhalter links, Logo 372913
Deckel Schiebegriffhalter links, Logo
(gültig ab 09.05.2019)
 1 Stück

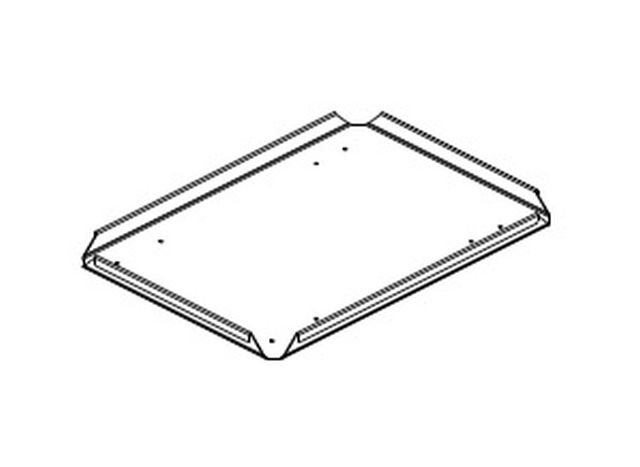

Tablett B380 290990
Tablett B380
(gültig ab 08.05.2019)
 1 Stück

Spezifikationen

Stapelhöhe 700 Millimeter
Außenmaß Höhe 900 Millimeter
Elektrik Nein
Kapazität Spender ca. 100 Tabletts, max. 530x370 mm
Auflagen/Sicken Nein
Außenmaß Tiefe 810 Millimeter
Außenmaß Breite 555 Millimeter
Gewicht 31.5 Kilogramm
Material Edelstahl 18/10
Produktgruppe Spender
Max. Belastung gesamt 200 Kilogramm
Tablettgröße 530 x 370 quer
Typ CCE Tablettspender
Schiebegriff Standard
Stoßschutz Stoßschutzecken
Abstapelhöhe 800 mm
Rollenausführung 2 Lenk- und 2 Lenkrollen mit Feststeller, Durchmesser 125mm rostfrei gemäß DIN 18867-8, aus Kunststoff
Verpackung Standardverpackung

Dokumente

Kundeninformationszeichnungen (3)
CCE 54/38 DXF
CCE 54/38 DWG
CCE 54/38 PDF
Konformitätserklärungen (1)
CE - Stapelgeräte fahrbar - DE-EN PDF
Gebrauchs- & Bedienungsanleitungen (12)
INMOTION Spender fahrbar, unbeh DE PDF
Gebr.anl. Stapel.fahrbar unbeheizt EN PDF
Gebr.anl. Spender fahrbar unbeheizt FR PDF
Gebr.anl. Spender fahrbar unbeheizt ES PDF
Gebr.anl. Spender fahrbar unbeheizt IT PDF
Gebr.anl. Spender fahrbar unbeheizt NL PDF
Gebr.anl. Spender fahrbar unbeheizt DK PDF
Gebr.anl. Spender fahrbar unbeheizt PL PDF
Gebr.anl. Spender fahrbar unbeheizt CZ PDF
Gebr.anl. Spender fahrbar unbeheizt FI PDF
Gebr.anl. Spender fahrbar unbe. US EN PDF
Gebr.anl. Spender fahrbar unbeheizt SLO PDF
LV-Texte (5)
574927_LV_DE_CCE 54_38.docx DOCX
574927_LV_EN_CCE 54_38.docx DOCX
574927_LV_FR_CCE 54_38.docx DOCX
574927_LV_NL_CCE 54_38.docx DOCX
574927_LV_ES_CCE 54_38.docx DOCX
Revit-Daten (1)
QF_BPRO_CCE 54-38_574927.rfa RFA
